アーム本体ユニット用 取付ブラケット類

ロングアームをさまざまな環境下で設置いただく為の取付ブラケット類です。

G7シリーズ専用 取付ブラケット類

G7-900-W
G7ロングアーム専用 標準クランプ(ホワイト)

販売価格
5,000円(税抜き)

G7 ロングアーム専用(支柱高さ60mm)の標準クランプです。

G4-900-W (ホワイト仕様)

G7-900 図面(PDF)

G7-N902W-LG
壁取付ブラケット(ケーブル通し穴付)

販売価格
8,000円(税抜き)

G7 ロングアーム専用 壁取付ブラケット (省スペース仕様)です。
ケーブル通し穴付きを設けているため 配線処理が容易に行えます。

G7-N902W-LG(ライトグレー仕様)

G7-N902W-LG 図面(PDF)

G7-N902Wサポート
N902W専用サポート板 (ケーブル通し穴付)

販売価格
1,800円(税抜き)

G7-N902W 専用 補強用サポート板です。
ケーブル通し穴を設けているため 配線処理が容易に行えます。

G7-N902W(ライトグレー仕様)

G7-N902Wサポート板 図面(PDF)

ロングアーム本体ユニット用 取付ブラケット類

G4-N01

販売価格
5,000円(税抜き)

ロングアーム用 他社製ブラケット
搭載12mm軸ユニット

G4-N01 図面(PDF)

G4-900W
ロングアーム用 強化クランプ

販売価格
G4-900W-W  11,000円(税抜き)
G4-900W-LG 11,000円(税抜き)

卓上取付用のクランプ式ブラケットです。

G4-900W-LG
(ライトグレー仕様)

G4-900W 図面(PDF)

G4-901
ロングアーム用 卓上取付ブラケット

販売価格
G4-901-W  6,000円(税抜き)
G4-901-LG  6,000円(税抜き)

ロングアーム用 卓上取付ブラケットです。

注:天板材質・板厚によっては補強のため901サポートをご利用願います。

G4-901-LG
(ライトグレー仕様)

G4-901 図面(PDF)

901サポート

販売価格
1,500円(税抜き)

卓上取付ブラケットG4-901を設置される際、天板板材を挟んでM8サイズのネジ類で共締めし、強度補強するための板金アダプタです。

901サポート
穴径10mm(4箇所)

901サポート 図面(PDF)

G4-902
ロングアーム用 壁・パネル取付ブラケット

販売価格
G4-902-W  10,000円(税抜き)
G4-902-LG  10,000円(税抜き)

ロングアーム用 壁・パネル取付ブラケットです。

注:壁材質・板厚によっては補強のため902サポートをご利用願います。

G4-902-LG
(ライトグレー仕様)

G4-902 図面(PDF)

902サポート

販売価格
1,500円(税抜き)

壁取付ブラケットG4-902を設置される際、天板板材を挟んでM8サイズのネジ類で共締めし、強度補強するための板金アダプタです。

902サポート
穴径9mm(4箇所)

902サポート 図面(PDF)

G4-902NA
ロングアーム専用 壁面用省スペース小型取付ブラケット

販売価格
G4-902NA-LG  10,000円(税抜き)

パネル・壁面に省スペースで設置するための小型取付ブラケット(ホワイト塗装タイプ)です。

G4-902NA-LG
(ライトグレー仕様)

G4-902NA 図面(PDF)

G5NAサポート

販売価格
1,500円(税抜き)

壁取付ブラケットG4-902NAを設置される際、天板板材を挟んでM5サイズのネジ類で共締めし、強度補強するためのネジ穴付き板金アダプタです。

注:壁材質・板厚によっては補強のためG5NAサポートをご利用願います。

G5NAサポート
ネジ穴5mm(4 箇所)

G5NAサポート 図面(PDF)

ロングアーム本体ユニット用 ベット取付ブラケット類

ベットの頭または足側にあるボードに設置するための取付ブラケットです。

注1:ベットボードの形状・厚みによって取り付けできない場合があります。
注2:タイマー用パネルは通常、左側取付の仕様となっていますが右側取付に変更して
   出荷することも出来ます。(ご発注時、指示)

G4-NBS
ベット取付ブラケットSタイプ

販売価格
G4-NBS-W 34,000円(税抜き)
G4-NBS-LG 34,000円(税抜き)

G4-NBS 図面(PDF)

G4-NBL
ベット取付ブラケットLタイプ

販売価格
G4-NBL-W 35,000円(税抜き)
G4-NBL-LG 35,000円(税抜き)

G4-NBL 図面(PDF)

G4-NBST2
ベット取付ブラケットSタイプ
(タイマー用パネル付)

販売価格
G4-NBST2-W 38,000円(税抜き)
G4-NBST2-LG 38,000円(税抜き)

G4-NBST2 図面(PDF)

G4-NBLT2
ベット取付ブラケットLタイプ
タイマー用パネル付)

販売価格
G4-NBLT2-W 39,000円(税抜き)
G4-NBLT2-LG 39,000円(税抜き)

G4-NBLT2 図面(PDF)

各ベットメーカー・機種対応 推奨補助部品(オプション品)

G4-20035T10

販売価格
2,000円(税抜き)
対象ベット

パラマウントベッド社製:
KA-5000 シリーズの標準ボード仕様
KA-53151A・KA-53161A・KA-53251A・KA-53261A
KA-53220A・KA-503F ・KA-504F・KA-501A
KA-503A・KA-504A・KA-514A・KA-523A・KA-524A
その他:KA-830A・8320A・8382A

G4-20040T10

販売価格
2,000円(税抜き)
対象ベット

シーホネンス社製:SD-9090C

G4-NBS-LG アルフォーネ仕様

販売価格
34,000円(税抜き)

ご注文時に「アルフォーネ仕様」と
お知らせ頂くことでネジ位置を
付け変えて出荷致します。

G4-20035T15

販売価格
2,000円(税抜き)
対象ベット

タチエスパーツ社製:
TM3-800-K/TM3-700-K
SM3-800/SM2-800

G4-20035T15 +タチエス補助板金
(セット品)

販売価格
2,500円(税抜き)
対象ベット

タイエスパーツ社製:
TM3-800-N/TM3-700-N
TM2-800N/TM2-700-N

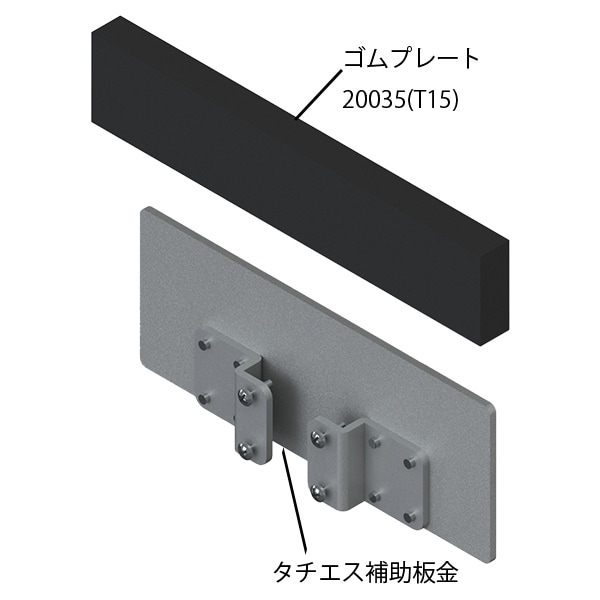

G4-20025T10

販売価格
2,000円(税抜き)

ベット取付ブラケットを装着する際、様々なベットの段差や凹凸をクリアし、適正な取付を行う為の補助パーツです。


対象ベット

シーホネンス社製:SD-900C/900CW

G4-7025T10

販売価格
1,000円(税抜き)

ベット取付ブラケットを装着する際、 様々なベットの段差や凹凸をクリアし、適正な取付を行う為の補助パーツです。


対象ベット

シーホネンス社製:SD-900C/900CW

チェア取付ブラケット

医療用チェアの下部フレームに設置するための取付ブラケットです。

注:設置できるチェアは下部フレームのサイズと取付有効スペースの確認が必要です。対象となるチェアの仕様をご確認のうえ、
弊社までお問い合わせ願います。

G4-CB-LG-PB
パラマウントベッド様向け仕様

販売価格
33,000円(税抜き)

G4-CB-LG-PB 図面(PDF)

G4-CB-LG-TS
タチエスパーツ様向け仕様

販売価格
33,000円(税抜き)

G4-CB-LG-TS 図面(PDF)

チェア用テーブルパイプ取付ブラケット

医療用チェアに取り付けられたテーブルのパイプフレーム(径31.8mm)に設置可能な取付ブラケットです。

注:パイプ径が異なる場合でも特注対応をお受け致します。

G4-PB-LG-31.8

販売価格
28,000円(税抜き)

G4-PB-LG-31.8 図面(PDF)

パイプ径:31.8mm用

G4ベットサイド取付ブラケット

ベット側面フレームにある点滴棒取付穴を利用して設置するための取付ブラケットです。

注:ベットの種類によって取付できない場合があります。

G4-SR195-LG
G4-SR198-LG ベットサイド取付ブラケット

販売価格
18,000円(税抜き)

G4-SR 図面(PDF)

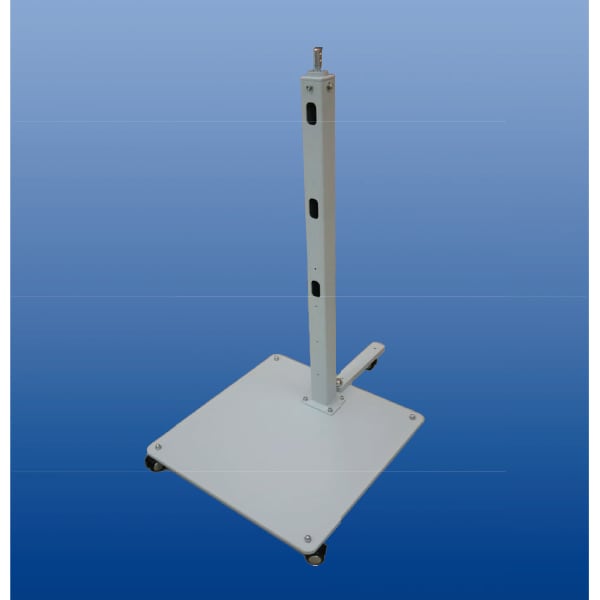

G4-800L-LG
フロアスタンド(スチール製)

販売価格
G4-800L-LG 86,000円(税抜き)

G4-800L 図面(PDF)

ロングアームをG4-800Lと組み合わせることでフロアスタンドとしてご使用いただけます。
キャスターが付いているので簡単に移動ができます。スタンド支柱内にモニターコードが
収納できる構造になっています。

フロアスタンド装着イメージ
G4-800L-LG(ライトグレー仕様)

G4-TP2-LG
タイマーブラケット

三和ニューテック・ホスピタルネット・長田電機・東亜電子工業様兼用タイマーブラケットです。
販売価格
5,000円(税抜き)

G4-AC-B
ACアダプターホルダーフロアスタンド取付用

販売価格
4,500円(税抜き)

G4-ACP-B
ベット取付ブラケット用ACアダプターホルダー

販売価格
4,000円(税抜き)

G4-SR-TP2
タイマープレート取付キット

販売価格
10,000円(税抜き)

パネル取付補強用アタッチメント

病室の壁面に施工されたメディカルコンソール部にロングアームを設置する際、補強を兼ねて簡単に取付ができる
ブラケットユニットです。

Aタイプ

Aタイプ

Bタイプ

Bタイプ

型番構成 例:G4 -900W -LG

シリーズ名 タイプ カラー 特殊コード
G7:G7専用ブラケット
G4:G4・G6・G7・PSM-1100
兼用ブラケット
-900:
G7専用 標準クランプ
-LG: ライトグレー
-W: ホワイト
(特注対応)
-B: ブラック
(注,
アダプタ商品類のみ)
-TS:タチエスパーツ社 チェア用
-PB:パラマウントベット社 チェア用
-25.4:チェア装着テーブルパイプ(25.4mm)取付用
-31.8:チェア装着テーブルパイプ(31.8mm)取付用
-N01:
他社製ブラケット搭載12mm 軸ユニット
-900W:
強化クランプ
-901:
卓上取付ブラケット(穴径10mm)
-902:
パネル取付ブラケット(穴径6mm)
-902NA:
パネル取付ブラケット(穴径5.5mm)
EIZO 社と同一穴位置
-N902W:
G7専用 省スペース型パネル取付ブラケット
(穴径 9mm)
-NBS:
ベッド取付ブラケット Sタイプ
-NBST2:
ベッド取付ブラケット Sタイプ
(タイマープレート付き)
-NBL:
ベッド取付ブラケット Lタイプ
-NBLT2:
ベッド取付ブラケット Lタイプ
(タイマープレート付き)
-800L:
G4ロングアーム用 フロアスタンド
-AC:
ACアダプターホルダー
(フロアスタンド取付用)
-ACP:
ACアダプターホルダー
(ベッド取付ブラケット用)
-TP2:
タイマーブラケット
-SR195:
ベットサイド取付ブラケット(軸径19.5mm)
-SR198:
ベットサイド取付ブラケット(軸径19.8mm)
-CB:
チェア取付用ブラケット
-PB:
チェア テーブルパイプ取付用ブラケット

製品仕様

G4・G7シリーズ専用
取付ブラケット・アダプタ類
製品重量(Kg) 梱包重量(Kg) 梱包サイズ
G7-900※1 0.90 1.10 200×258 ×148
G7-N902W※1 1.15 1.32 200×258 ×148
G7-AC-W 0.10 0.11 エアーキャップ袋
G7-ACP-W 0.10 0.11 エアーキャップ袋
G4-900W※1 2.50 2.70 200×258×148
G4-901※1 0.65 0.85 200×258×148
G4-902※1 1.10 1.30 200×258×148
G4-N01 0.10 0.20 エアーキャップ袋
G4-NBS※3 4.20 5.20 470×300×200
G4-NBST2※2 4.80 5.80 470×300×200
G4-NBL※3 4.60 5.60 670×300×200
G4-NBLT2※2 5.20 6.20 670×300×200
G4-SR198/195-LG※8 1.60 2.20 630×160×80
G4-CB-LG-TS 4.60 5.30 770×260×150
G4-CB-LG-PB 4.40 5.10 650×320×150
G4-PB-LG-25.4※9 2.70 3.00 200×258×148
G4-PB-LG-31.8※9 2.70 3.00 200×258×148
G4-800L※4 29.0 32.0 ベース部:780×620×210
スタンド部:850×140×100
G4-TP2※5 0.93 0.98 200×258×148
G4-AC※6 0.10 0.11 エアーキャップ袋
G4-ACP※7 0.30 0.31 エアーキャップ袋
901サポート 0.35 0.37 エアーキャップ袋
902サポート 0.19 0.21 エアーキャップ袋
G5NAサポート 0.16 0.18 エアーキャップ袋
G7-N902Wサポート 0.35 0.37 エアーキャップ袋

添付品

  • ※1 PS9用スペーサ 1個
  • ※2 PS9用スペーサ 1個/タイマープレート固定用ネジ(M5サラ×10)2個/三和ニューテック用スペーサー2個/タイマー固定ネジ(M3×8)2個/タイマー固定ネジM4×10ネジ4個/取扱説明書
  • ※3 PS9用スペーサ 1個/取扱説明書
  • ※4 PS9用スペーサ 1個/アダプター固定ネジ(M6×15・スプリングワッシャー・平ワッシャー)各2個/角パイプ支柱固定ネジ(M6×20・スプリングワッシャー・平ワッシャー)各4個/取扱説明書
  • ※5 タイマープレート固定用ネジ(M5サラ×10)2個/三和ニューテック用スペーサー2個/タイマー固定ネジ(M3×8)2個/タイマー固定ネジM4×10ネジ4個/取扱説明書
  • ※6 ネジ(M4×10) 2個/取扱説明書
  • ※7 ネジ(M4×8) 2個/取扱説明書
  • ※8 スペーサ ストッパープレート M5×40ネジ1個 M5×20ネジ1個 M5ヒ平ワッシャー(大)2個 M5スプリングワッシャー M4×10ネジ2個
  • ※9 PS9用スペーサ1個 六角スパナ
