G8Xシリーズ

G8X 電動式ユニットNEW Version

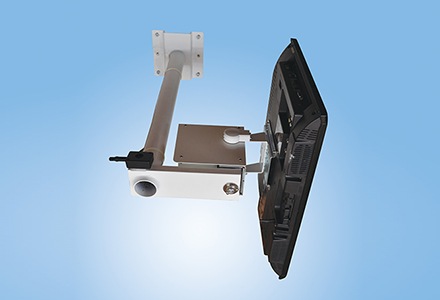

G8X電動式ユニット

24インチ(5Kgまで)のディスプレイを搭載可能な電動式(赤外線リモコン操作)可動ユニットです。 卓上、壁、天井など様々な環境下に適応した設置機構を装備することで快適なテレビ視聴が可能となります。

注:本ユニットは電動式ユニット単品のため、単独ではご利用頂けません。
下記G8CやG8F2同様に必ず「G8Xシリーズ取付ブラケット」を
別途、ご購入お願いします。

販売価格 88,000円(税抜き)

取付ブラケット

赤外線リモコンの操作方法(PDF)

G8X 図面(PDF)

可動イメージ

ブラケット梱包パック商品

G8XC 電動式 卓上取付型アームスタンドユニット
(G8X-901-W 卓上取付ブラケット装着モデル)

販売価格 92,000円(税抜き)

24インチ(5Kgまで)の液晶ディスプレイを搭載可能な電動式(赤外線リモコン操作)可動ユニットに卓上取付ブラケットG8-901を装着したモデルです。

注:写真はG8X-N901卓上取付ブラケット装着

G8C 卓上取付ブラケット装着図面(PDF)

G8XF2 電動式 パネル・壁取付型アーム
(G8X-902-W パネル取付ブラケット装着モデル)

セット価格 95,000円(税抜き)

24インチ(5Kgまで)の液晶ディスプレイを搭載可能な電動式(赤外線リモコン操作)可動ユニットにパネル取付ブラケットG8-902を装着したモデルです。
 注,写真はG8X-902パネル取付ブラケット装着

G8F2 パネル取付ブラケット装着図面(PDF)

G8XDM2 電動式 卓上取付ブラケット一体型 アームスタンド

セット価格 94,500円(税抜き)

24インチ(5kg以下)までの液晶ディスプレイを搭載可能な電動式(赤外線リモコン操作)アームスタンドユニットです。配線収納できる角パイプ支柱を卓上取付ブラケットに溶接した一体型スタンドです。


G8XDM2 図面(PDF)

G8XFU 電動式 天吊り型金具

セット価格 98,000円(税抜き)

24インチ(5kg以下)までの液晶ディスプレイを搭載可能な電動式(赤外線リモコン操作)天吊り金具です。



G8XFU 図面(PDF)



型番構成  例:G8X −W

シリーズ名 カラー アーム本体ユニット単品
G8X:電動式ユニット -W:ホワイト G8X シリーズ取付ブラケット
購入必要
G8XC:卓上取付型アームスタンドユニット -W:ホワイト G8シリーズ卓上取付ブラケット
G8-901-W同梱
G8XF2:電動式パネル・壁取付型アーム -W:ホワイト G8シリーズ卓上取付ブラケット
G8-902-W同梱
G8XDM2:卓上取付ブラケット一体型アームスタンド -W:ホワイト 取付ブラケット 購入不要
G8XFU:天吊り型金具 -W:ホワイト 取付ブラケット 購入不要

製品仕様

G8シリーズ
本体製品名
製品
重量
(Kg)
梱包
重量
(Kg)
梱包
サイズ
取付条件
VESA規格条件 推奨ディスプレイ
サイズ 重量
G8X 4.6 5.2
選択された
ブラケット
によって変動
357×163×240 VESA100・75
兼用アダプタ
24インチ 5Kg以下
G8XC※1 5.6 5.2
1.0
357×163×240
200×260×145
100mm装着 75・200mm別売 24インチ 5Kg以下
G8XDM2※1 6.6 5.2
2.3
357×163×240
397×164×156
100mm装着 75・200mm別売 24インチ 5Kg以下
G8XF2※1 5.8 5.2
1.2
357×163×240
200×260×145
100mm装着 75・200mm別売 24インチ 5Kg以下
G8XFU※1 7.4 5.2
3.6
357×163×240
667×315×196
100mm装着 75・200mm別売 24インチ 5Kg以下

添付品

  • ※1 ディスプレイ固定ネジ(M4×12)各4個/取扱説明書/スイッチングACアダプタ/入力電圧:AC100〜120V(50Hz/60Hz)/出力電圧:DC12V2A/
    PSE安全規格取得/RoHS適合/サイズ:95(L)×50(W)×34(H)mm(突起部含まず)/プラグ外形:5.5mm 内径:2.1mm/コード長:1.6m
