PS9シリーズ 液晶ディスプレイアーム

PS4シリーズのデザインを継承し、より剛性を高めた新型アームスタンドです。

全ての間接部にチルトユニットを採用し、スムースな可動を可能としました。平行動作の各部には動作範囲を設定できる特殊機能を用意しています。

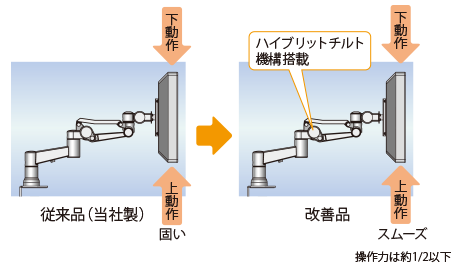

ハイブリットチルト機構

特徴

  • 対応荷重範囲が広い 0kg 〜 10kg
  • ガススプリング等を使用していないためコンパクトで
    信頼性が高い
  • アームを持ち上げる時の操作力は従来品の
    約1/2 以下に軽減

耐荷重8kg対応アームの場合

モニター重量 操作力(上動作)
従来品 ハイブリットチルト搭載
8kg 16kg 8kg
6kg 14kg 6kg
4kg 12kg 4kg

A TYPE    ディスプレイ重量:       タイプ (4種類から選択)

PS-9A   (適合取付ブラケット:PS9タイプハイブリットチルト機構採用

ハイブリットチルト機構採用 2軸構造のショートアームです。
上下移動を主体とした狭い領域での設置に最適です。

VESA100装着《VESA75 取替可能(別売)》

  • 注1:耐加重10Kgでご利用の際は強度的問題から標準クランプ(PS9-900L)は使用できないため、
    強化クランプ(PS9-N900WL)をご使用ください。
  • 注2:本商品はアーム本体ユニットのみです。ご使用の際は必ず「PS9シリーズ 取付ブラケット」から選択頂き、ご購入をお願い致します。

販売価格 12,900円(税抜き)

PS-9A 図面(PDF)

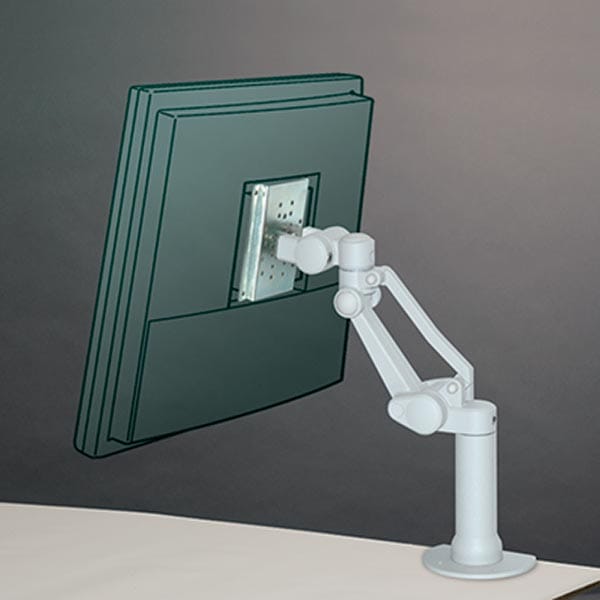

PS-9A-LG(ライトグレー)
(写真はPS9-900Lを装着)

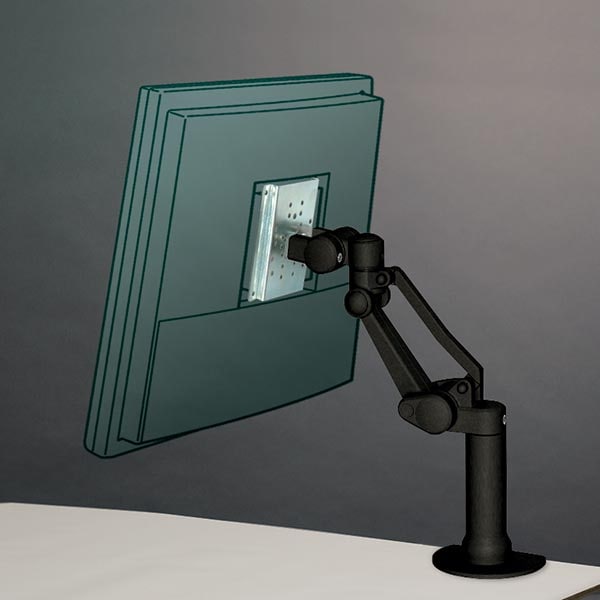

PS-9A-B(ブラック仕様)

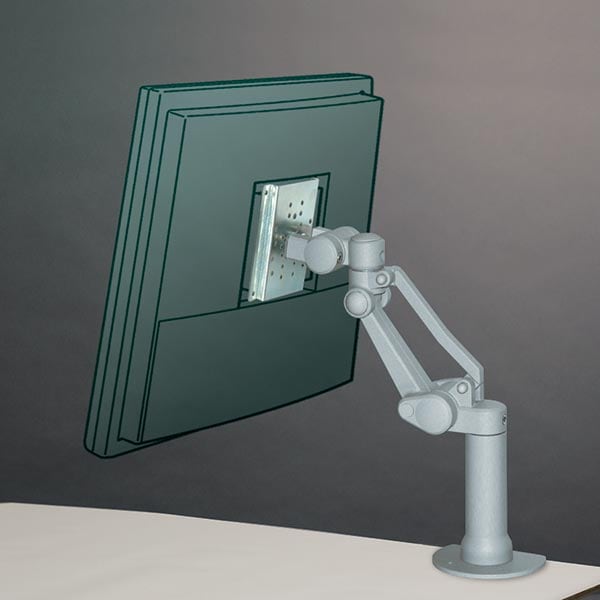

PS-9A-S(シルバー仕様)

B TYPE    ディスプレイ重量:       タイプ (4種類から選択)

PS-9B   (適合取付ブラケット:PS9タイプ)  ハイブリットチルト機構採用

ハイブリットチルト機構採用 フル機能3軸構造のスタンダードタイプです。
画面を上下・前後に移動して卓上を自由に利用する事ができます。

VESA100装着《VESA75 取替可能(別売)》

  • 注1:耐加重10Kgでご利用の際は強度的問題から標準クランプ (PS9-900)は使用できないため、
    強化クランプ (PS9-N900W)をご使用ください。
  • 注2:本商品はアーム本体ユニットのみです。ご使用の際は必ず「PS9シリーズ 取付ブラケット」から選択頂き、ご購入をお願い致します。

販売価格 14,600円(税抜き)

PS-9B 図面(PDF)

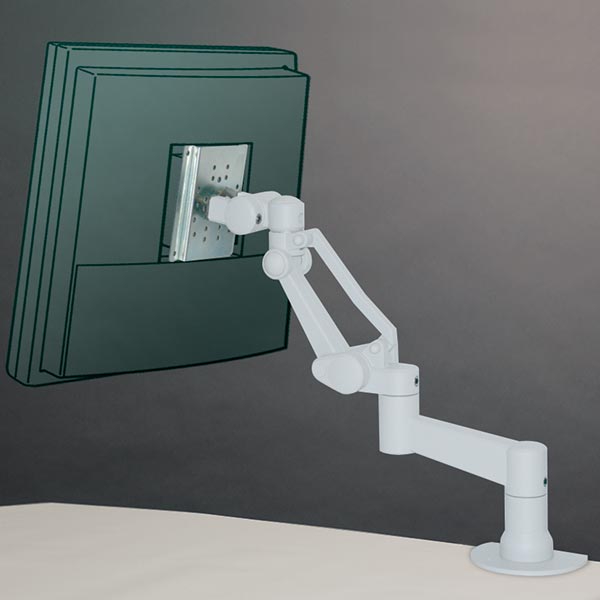

PS-9B-LG(ライトグレー仕様)
(写真はPS9-900 を装着)

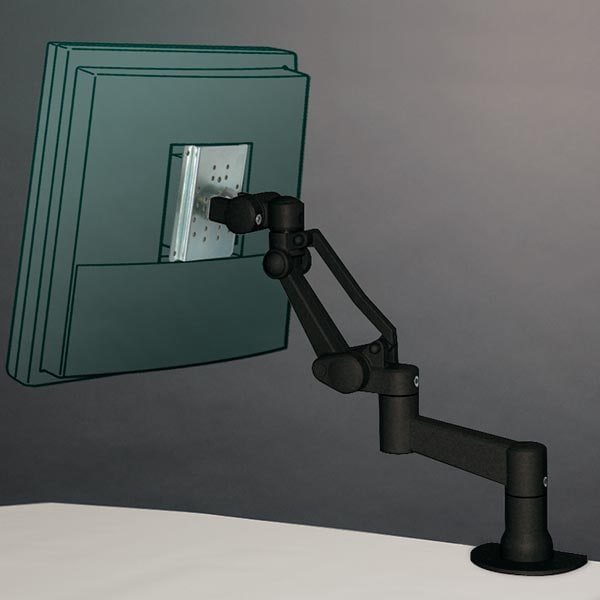

PS-9B-B(ブラック仕様)

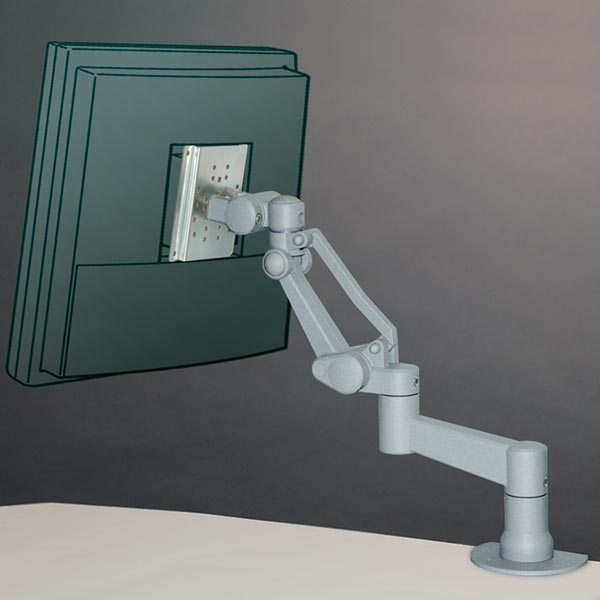

PS-9B-S(シルバー仕様)

MP TYPE    ディスプレイ重量: 標準タイプ    特注タイプ

PS-9MP

AZ700シリーズ フロアスタンド専用のヘッドユニットです。
ベースユニット支柱の先端にに装着することで
上下角・スイベル機能を持つ安価なフロアスタンドになります。

  • 注:本製品単品ではご利用頂けません。
PS-9MP-LG(ライトグレー仕様) (AZ-701LG搭載例)

販売価格 5,700円(税抜き)

PS-9MP 図面(PDF)



型番構成 例:PS−9A −LG 5.5

シリーズ名 カラー 耐荷重 アーム本体
ユニット単品
PS-9A:フル機能ショートアーム -B:ブラック
-LG:ライトグレー
-S:シルバー
  4:4Kg対応
5.5:5.5Kg対応
8:8Kg対応
10:10Kg対応
(PS9取付ブラケット 購入必要)
PS-9B: フル機能アーム
PS-9MP:AZ700 シリーズ搭載専用ヘッドユニット
参考

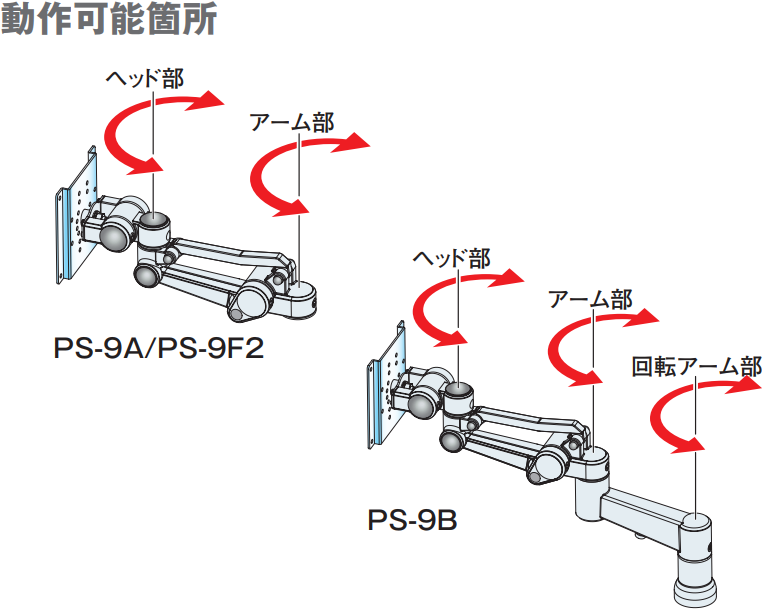

「フル機能ショートアーム」はアームヘッド部(上下角・スイベル・画面回転機能)+スタンド部(上下可動)を装備しています。
参考
「フル機能アーム」はアームヘッド部(上下角・スイベル・画面回転機能)+スタンド部(上下可動・平行移動機能)を装備しています。

製品仕様


PS9シリーズ
本体製品名
製品重量
(Kg)
梱包重量
(Kg)
梱包サイズ 取付条件
VESA規格条件 推奨ディスプレイ
サイズ 重量
PS-9A※1 1.50 2.55 346×410×164 100mm 装着 75mm 別売 選択耐荷重による 選択耐荷重による
PS-9B※1 2.10 3.15 346×410×164 100mm 装着 75mm 別売 選択耐荷重による 選択耐荷重による
PS-9MP※1 0.65 0.75 200×260×145 100mm 装着 75mm 別売 選択耐荷重による 選択耐荷重による



添付品

※1
ディスプレイ取付ネジ(M4×10+M4×12)各4個/六角棒スパナ/PS9用スペーサ/アーム固定用ネジ(M6×15・ワッシャー)/平行ピン1個/ケーブルクリップセット
