壁・棚・取付金具及びアーム

壁取付タイプ

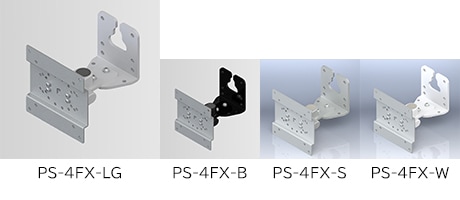

PS-4FX2(液晶テレビ搭載用)ユニット
ディスプレイ重量:      タイプ(2種類から選択)

2軸構造の平行移動機能(最大227.20mm延長)を持った壁面・背板取付ブラケット一体型アームです。
(耐荷重2Kg・4Kg選択 ライトグレー)

販売価格 6,000円(税抜き)

PS-4FX2 図面(PDF)

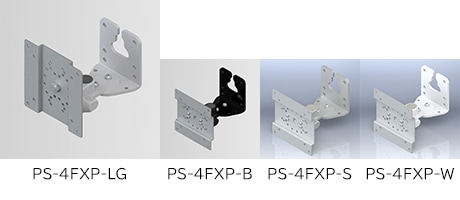

PS-4FX2P(液晶テレビ搭載用)ユニット
ディスプレイ重量:      タイプ(2種類から選択)

画面回転機能付き、2軸構造の平行移動機能(最大239.70mm延長)を持った壁面・背板取付ブラケット一体型アームです。
(耐荷重2Kg・4Kg選択 ライトグレー)

販売価格 6,500円(税抜き)

PS-4FX2P 図面(PDF)

PS-4FX3(液晶テレビ搭載用)ユニット
ディスプレイ重量:      タイプ(2種類から選択)

3軸構造の折り畳んで収納可能な平行移動機能(最大357.20mm延長)を持った壁面・背板取付ブラケット一体型アームです。
(耐荷重2Kg・4Kg選択 ライトグレー)

販売価格 8,000円(税抜き)

PS-4FX3 図面(PDF)

PS-4FX3P(液晶テレビ搭載用)ユニット
ディスプレイ重量:      タイプ
(2種類から選択)

3軸構造の画面回転機能と折り畳んで収納可能な平行移動機能(最大369.7mm延長)を持った壁面・背板取付ブラケット一体型アームです。
(耐荷重2Kg・4Kg選択 ライトグレー)

販売価格 8,500円(税抜き)

PS-4FX3P 図面(PDF)

PS-9F
ディスプレイ重量:        タイプ

(4種類から選択)


壁面までの奥行きを重視しつつ上下角・スイベル機能を有する多機能とコストを両立した壁取付金具の決定版です。
※VESA100・75兼用

販売価格 8,000円(税抜き)

PS-9F 図面(PDF)

PS-9F-LG
(ライトグレー)
PS-9F-B
(ブラック)
PS-9F-S
(シルバー)

PS-9F2
ディスプレイ重量:      タイプ
(2種類から選択)

壁・パネル取付式アームスタンド 8Kg対応 2軸タイプ
※VESA100・75兼用

販売価格 12,800円(税抜き)

 PS-9F2 図面(PDF)

PS-9F2-LG
(ライトグレー)
PS-9F2-B
(ブラック)
PS-9F2-S
(シルバー)

PS-9F3
ディスプレイ重量:      タイプ(2種類から選択)

壁・パネル取付式アームスタンド8Kg対応 3軸タイプ
※VESA100・75兼用

販売価格 15,800円(税抜き)

 PS-9F3 図面(PDF)

PS-9F3-LG
(ライトグレー)
PS-9F3-B
(ブラック)
PS-9F3-S
(シルバー)

PS-3F
ディスプレイ重量:    タイプ

上下角・スイベル機能を有し壁面までの奥行を重視したディスプレイスタンドです。ネジ止めによる壁設置用液晶ディスプレイスタンド展示会等パネル表示や展示ルームに最適です。

※VESA75装着 《VESA100取替可能(別売)》

  • ※逆向き取付・不可

販売価格 6,800円(税抜き)

PS-3F 図面(PDF)

PS-3FH
ディスプレイ重量:    タイプ

上下角を持った壁設置用スタンドです。
20インチ8kg以下の壁設置用液晶ディスプレイスタンドです。
※VESA100装着《VESA75取替可能(別売)》

三菱電機株式会社様認定壁取付金具

  • ※逆向き取付・可
  • ※スイベル機能はありません

販売価格 9,800円(税抜き)

PS-3FH 図面(PDF)
PS-3FH 取扱説明書(PDF)

PS-3FH-VESA75
ディスプレイ重量:    タイプ

上下角を持った壁設置用スタンドです。
20インチ8kg以下の壁設置用液晶ディスプレイスタンドです。
※VESA75装着《VESA100取替可能(別売)》壁取付タイプ

三菱電機株式会社様認定壁取付金具

  • ※逆向き取付・可
  • ※スイベル機能はありません

販売価格 9,800円(税抜き)

PS-3FH-VESA75 図面(PDF)

PS-5F2
ディスプレイ重量:      タイプ(2種類から選択)

壁・パネル取付式アームスタンド 8Kg対応 2軸ロングタイプ
※VESA100・75兼用

販売価格 14,000円(税抜き)

PS-5F2 図面(PDF)

PS-5F2-LG
(ライトグレー)
PS-5F2-B
(ブラック)
PS-5F2-S
(シルバー)

PS-5FM2
ディスプレイ重量:      タイプ(2種類から選択)

低価格と機能性を重視した床頭台 背板取付タイプ
2軸液晶ディスプレイアームです。

※VESA100・75兼用

注:本製品はPS-5F2アームスタンドから画面回転機能とケーブルカバーを除いた安価版仕様です。
本商品には画面回転(ピボット)機能がなくケーブルカバーは添付されていません。

パネル取付タイプ

販売価格 12,800円(税抜き)

PS-5FM2 図面(PDF)

PS-5F3
ディスプレイ重量:      タイプ(2種類から選択)

壁・パネル取付式アームスタンド 8Kg対応 3軸ロングタイプ
※VESA100・75兼用

販売価格 17,000円(税抜き)

PS-5F3 図面(PDF)

PS-5F3-LG
(ライトグレー)
PS-5F3-B
(ブラック)
PS-5F3-S
(シルバー)

PS-5FM3
ディスプレイ重量:      タイプ(2種類から選択)

医療現場における患者様を対象に機能性を重視し、
最大530mmまで延ばしてご利用が可能な床頭台背板取付タイプ収納型3軸液晶ディスプレイアームです。
キャビネット内部への押し込み、ディスプレイ(上向き)を収納することが可能です。

※VESA100・75兼用

注:本製品はPS-5F3アームスタンドから画面回転機能とケーブルカバーを除いた安価版仕様です。
本商品には画面回転(ピボット)機能がなくケーブルカバーは添付されていません。

パネル取付タイプ

販売価格 14,800円(税抜き)

PS-5FM3 図面(PDF)

PS-7F
ディスプレイ重量:    タイプ代替提案機種:PS-9F

6Kg対応 壁・パネル取付用
液晶ディスプレイスタンドです。
※VESA100・75兼用

販売価格 7,800円(税抜き)

PS-7F  図面(PDF)

PS-7F-LG
(ライトグレー)
PS-7F-B
(ブラック)
PS-7F-S
受発注品
(シルバー)

PS-8FH
ディスプレイ重量:    タイプ 代替提案機種:PS-9F

上下角・スイベル機能を持った
大型液晶ディスプレイ壁取付用
スタンド

※VESA100・75兼用

  • ※逆向き取付・不可

販売価格 11,000円(税抜き)

PS-8FH 図面(PDF)

PS-8FH-B
(ブラック)
PS-8FH-LG
(ライトグレー)
PS-8FH-S
受発注品
(シルバー)

棚取付タイプ

PS-N5M2-LG
  ディスプレイ重量:      タイプ(2種類から選択)

低価格と機能性を重視した棚取付タイプ2軸液晶ディプレイアームです。

販売価格 14,000円(税抜き)

PS-N5M2-LG 図面(PDF)

PS-N5M3-LG
ディスプレイ重量:      タイプ(2種類から選択)

医療現場における患者様を対象に機能性を重視し、
最大486mmまで延ばしてご利用が可能な棚取付タイプ収納型3軸液晶ディスプレイアームです。
VESAサポート板を備え、ディスプレイ高さ位置を上下4段階から選択し、キャビネット内部への押し込み、ディスプレイ(上向き)を収納することが可能です。

販売価格 17,000円(税抜き)

PS-N5M3-LG 図面(PDF)

型番構成 PS4FXシリーズ 例:PS-4FX3 -LG 4

シリーズ名 機種名 仕様 カラー 耐荷重
PS4FX
シリーズ
PS-4FX2
4Kg対応 壁面・背板取付型
2軸タイプ平行移動式アーム
-LG:
ライトグレー
2:2Kg
4:4Kg
壁取付ブラケット一体型品
(取付ブラケット購入不用)
PS-4FX3
4Kg対応 壁面・背板取付型
3軸タイプ平行移動式アーム
PS4FXP
シリーズ
PS-4FX2P
4Kg対応 壁面・背板取付型
2軸タイプ平行移動式アーム
壁取付ブラケット一体型品
(取付ブラケット購入不用)
PS-4FX3P 4Kg対応 壁面・背板取付型
3軸タイプ平行移動式アーム

製品仕様 (PS4FXシリーズ)

シリーズ名 機種名 製品重量
(Kg)
梱包重量
(Kg)
梱包サイズ
(mm)
ディスプレイ取付条件
適用タブレット
寸法
推奨搭載重量
PS4FXシリーズ PS-4FX2 0.99 1.57 W270×D385×H135 VESA100・75 兼用 2Kg / 4Kg 以下
PS-4FX3 1.29 1.87 W270×D385×H135
PS4FXP シリーズ PS-4FX2P 1.04 1.62 W270×D385×H135 VESA100・75 兼用 2Kg / 4Kg 以下
PS-4FX3P 1.34 1.92 W270×D385×H135

型番構成 例:PS-9F -B 5.5

シリーズ名 カラー 耐荷重 一体型金具
PS-5FM2:
壁面より330mm PS-5F2からケーブルカバーと画面回転機能
を省いた廉価版
※ 注5
-B:ブラック
-LG:ライトグレー
-S:シルバー(特注対応)
  4:4Kg対応(PS-9Fに限り対応可能)
5.5:5.5Kg対応
8:8Kg対応
10:10Kg対応(PS-9Fに限り対応可能)

(取付
ブラケット
購入不要)
PS-5FM3:
壁面より530mm PS-5F3からケーブルカバーと画面回転機能
を省いた廉価版
※ 注4
PS-N5M2:
取付部中央値から286mm 棚取付タイプ2軸・平行移動式アーム
※ 注5
PS-N5M3:
取付部中央値から486mm 棚取付タイプ3軸・平行移動式アーム
 ※注4
PS-9F:
壁面より128mm
最小スペース(フル機能)金具
PS-9F2:
壁面より273mm
2軸(フル機能)平行移動式アーム ※注5
PS-9F3:
壁面より473mm
3軸(フル機能)平行移動式アーム ※注4
PS-8FH:
壁面より143mm
(上下角・スイベル機能)金具 ※注3
PS-7F:
壁面より135mm
(フル機能)金具
PS-5F2:
壁面より343mm
2軸(フル機能)平行移動式アーム ※注5
PS-5F3:
壁面より543mm
3軸(フル機能)平行移動式アーム ※注4
PS-3F:
壁面より90mm
薄型(上下角・スイベル機能)※注1
PS-3FH:
壁面より92mm
薄型(上下角機能のみ)※注3
PS-3FH-VESA75:
壁面より92mm
薄型(上下角機能のみ)※注3
参考
上記「フル機能」とは上下角・スイベル機能+画面回転機能付きです。
  • 注1 PS-3Fは5Kg以下設定(非表示)
  • 注2 PS-7Fは6Kg以下設定(非表示)
  • 注3 PS-3FH・8FHは8Kg以下設定(非表示)
  • 注4 PS-5F3・PS9F3は5.5または8Kg選択
  • 注5 PS-5F2・PS9F2は5.5または8Kg選択

製品仕様

壁・パネル
取付用金具
本体製品名
製品重量(Kg) 梱包重量(Kg) 梱包サイズ 取付条件
VESA規格条件 推奨ディスプレイ
サイズ
推奨ディスプレイ
重量
PS-3F(※1) 0.87 0.95 135×160×105 VESA75
アダプタ装着
19インチ以下 5Kg以下
PS-3FH(※2) 1.09 1.20 205×105×130 VESA100
アダプタ装着
20インチ以下 8Kg 以下
PS-3FH-VESA75 1.05 1.15 205×105×130 VESA75
アダプタ装着
20インチ以下 8Kg 以下
PS-5F2(※3) 1.85 2.90 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 5.5 または 8Kg 以下
PS-5FM2(※3) 2.30 2.80 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 5.5 または 8Kg 以下
PS-5F3(※3) 2.50 3.50 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 5.5 または 8Kg 以下
PS-5FM3(※3) 2.80 3.30 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 5.5 または 8Kg 以下
PS-7F(※3) 1.04 1.24 200×260×145 VESA100・75
兼用アダプタ装着
19インチ以下 6Kg 以下
PS-8FH(※3) 1.15 1.36 200×260×145 VESA100・75
兼用アダプタ装着
26インチ以下 10Kg 以下
PS-N5M2(※3) 2.00 2.50 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 8Kg 以下
PS-N5M3(※3) 2.50 3.00 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 8Kg 以下
PS-9F(※3) 1.33 1.53 200×260×145 VESA100・75
兼用アダプタ装着
選択耐荷重による 選択4・5.5・8・10Kg 以下
PS-9F2(※3) 2.35 3.05 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 8Kg 以下
PS-9F3(※3) 2.93 3.63 346×410×164 VESA100・75
兼用アダプタ装着
26インチ以下 8Kg 以下
オプション品
PS-3F専用VESA100 0.20 0.50 エアーキャップ袋

添付品

  • ※1 ディスプレイ取付ネジ(M4×10 六角穴付きネジ)4個/六角棒スパナ/取扱説明書
  • ※2 ディスプレイ取付ネジ(M4×10及び12 六角穴付きネジ)各4個/六角棒スパナ/取扱説明書
  • ※3 ディスプレイ取付用ネジ(M4×10及び12)各4個/六角棒スパナ/取扱説明書
