PXA/PXBシリーズ 取付ブラケット

液晶ディスプレイアームを快適に利用していただくお客さまに多彩なオプションを用意しました。

PXAシリーズ 取付ブラケット

PXA-900 標準クランプ

注: 耐加重8Kg以上のアームにはご利用できません。

PXA-900-LG (ライトグレー仕様)
価格:5,000円(税抜き)
PXA-900-B  (ブラック仕様)
価格:5,000円(税抜き)

PXA-900 図面(PDF)

PXA-900L ロング標準クランプ

注: 耐加重8Kg以上のアームにはご利用できません

PXA-900L-LG (ライトグレー仕様)

価格: 5,800円(税抜き)

PXA-900L-B (ブラック仕様)

価格:5,800円(税抜き)

PXA-900L 図面(PDF)

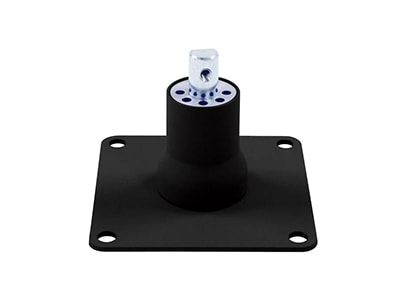

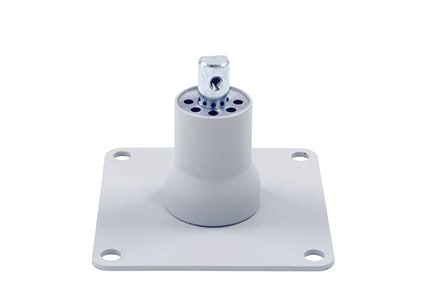

PXA-N901 (取付穴径7mmタイプ)※1
PXA-901(取付穴径10mmタイプ)※2
卓上取付ブラケット

PXA-N901-LG (ライトグレー仕様)

PXA-901-LG (ライトグレー仕様)
価格:4,500円(税抜き)

PXA-N901-B(ブラック仕様)

PXA-901-B(ブラック仕様)
価格:4,500円(税抜き)

PXA-N901/ PXA-901 図面(PDF)

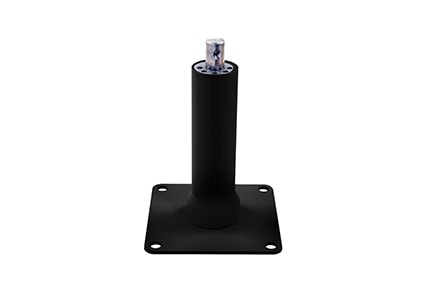

PXA-N901L(取付穴径7mmタイプ)※1
PXA-901L(取付穴径10mmタイプ)※2
ロング卓上取付ブラケット

PXA-N901L-LG(ライトグレー仕様)
PXA-901L-LG(ライトグレー仕様)
価格:5,500円(税抜き)
PXA-N901L-B(ブラック仕様)
PXA-901L-B(ブラック仕様)
価格:5,500円(税抜き)

PXA-N901L / PXA-901L 図面(PDF)

PXA-902 (取付穴径6mmタイプ)
壁取付ブラケット

PXA-902-LG (ライトグレー仕様)
価格:7,900円(税抜き)
PXA-902-B (ブラック仕様)
価格:7,900円(税抜き)

PXA-902 図面(PDF)

PXA-N902  (取付穴径7mmタイプ)
壁取付ブラケット

PXA-N902-LG (ライトグレー仕様)
価格:5,200円(税抜き)
PXA-N902-B (ブラック仕様)
価格:5,200円(税抜き)

PXA-N902 図面(PDF)

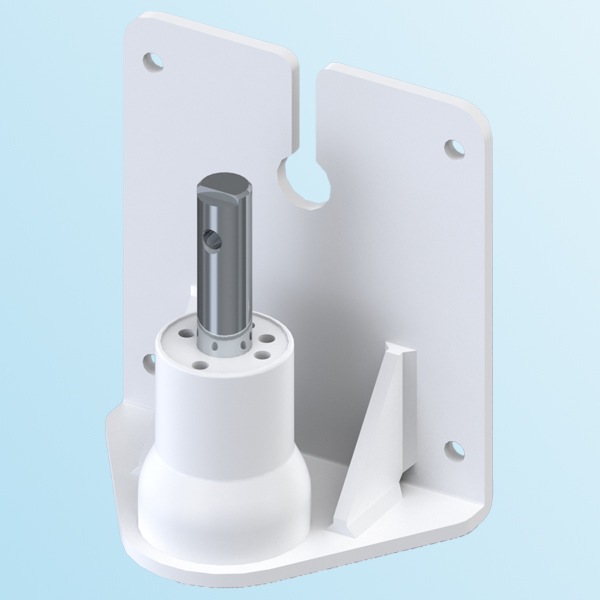

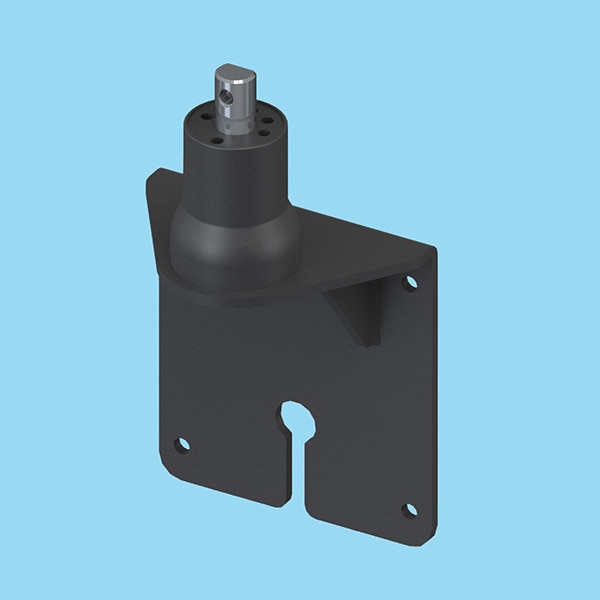

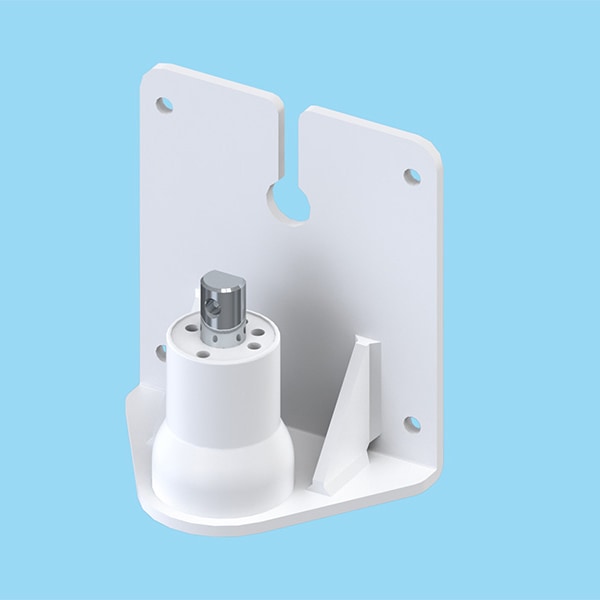

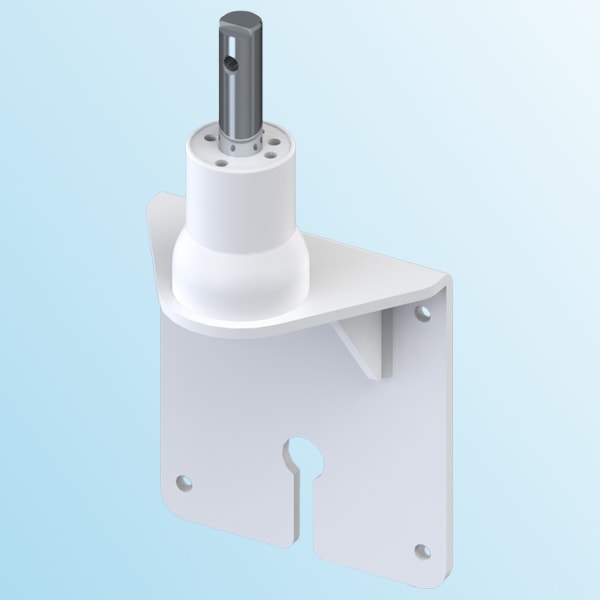

PXA-N902W (取付穴径7mmタイプ)※1
壁取付ブラケット

PXA-N902W-LG (ライトグレー仕様)
価格:5,200円(税抜き)
PXA-N902W-B (ブラック仕様)
価格:5,200円(税抜き)

PXA-N902W 図面(PDF)

PXBシリーズ 取付ブラケット

液晶ディスプレイアームを快適に利用していただくお客さまに多彩なオプションを用意しました。

PXB-900 標準クランプ

注: 耐加重8Kg以上のアームにはご利用できません。

PXB-900-LG (ライトグレー仕様)
価格:5,000円(税抜き)
PXB-900-B (ブラック仕様)
価格:5,000円(税抜き)

PXB-900 図面(PDF)

PXB-900L ロング標準クランプ

注: 耐加重8Kg以上のアームにはご利用できません。

PXB-900L-LG (ライトグレー仕様)

価格:5,800円(税抜き)

PXB-900L-B (ブラック仕様)

価格:5,800円(税抜き)

PXB-900L 図面(PDF)

PXB-N901 (取付穴径7mmタイプ)※1
PXB-901(取付穴径10mmタイプ)※2
卓上取付ブラケット

PXB-N901-LG(ライトグレー仕様)

PXB-901-LG(ライトグレー仕様)

価格:4,500円(税抜き)

PXB-N901-B(ブラック仕様)
PXB-901-B(ブラック仕様)
価格:4,500円(税抜き)

PXB-N901 / PXB-901 図面(PDF)

PXB-N901L (取付穴径7mmタイプ)※1
PXB-901L (取付穴径10mmタイプ)※2
ロング卓上取付ブラケット

PXB-N901L-LG(ライトグレー仕様)
PXB-901L-LG(ライトグレー仕様)
価格:5,500円(税抜き)
PXB-N901L-B(ブラック仕様)
PXB-901L-B(ブラック仕様)
価格:5,500円(税抜き)

PXB-N901L / PXB-901L 図面(PDF)

PXB-N902 (取付穴径7mmタイプ)
壁取付ブラケット

PXB-N902-LG (ライトグレー仕様)
価格:5,200円(税抜き)
PXB-N902-B (ブラック仕様)
価格:5,200円(税抜き)

PXB-N902 図面(PDF)

PXB-N902W (取付穴径7mmタイプ)
壁取付ブラケット

PXB-N902W-LG (ライトグレー仕様)
価格:5,200円(税抜き)
PXB-N902W-B (ブラック仕様)
価格:5,200円(税抜き)

PXB-N902W 図面(PDF)

PXB-902 (取付穴径6mmタイプ)
壁取付ブラケット

PXB-902-LG (ライトグレー仕様)
価格:7,900円(税抜き)
PXB-902-B (ブラック仕様)
価格:7,900円(税抜き)

PXB-902 図面(PDF)

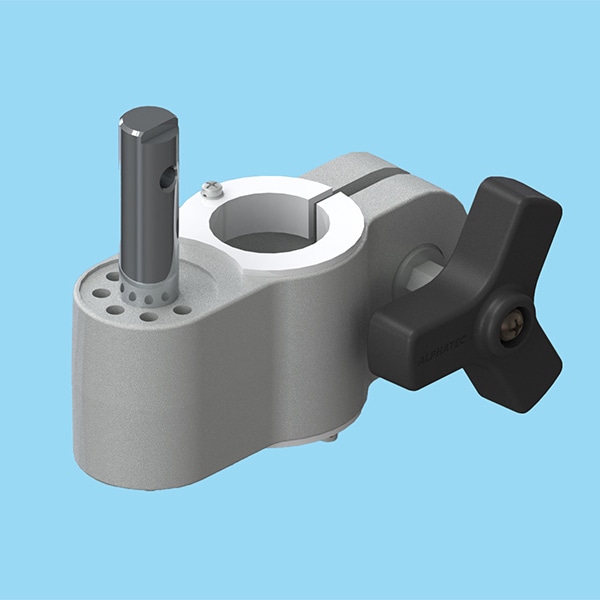

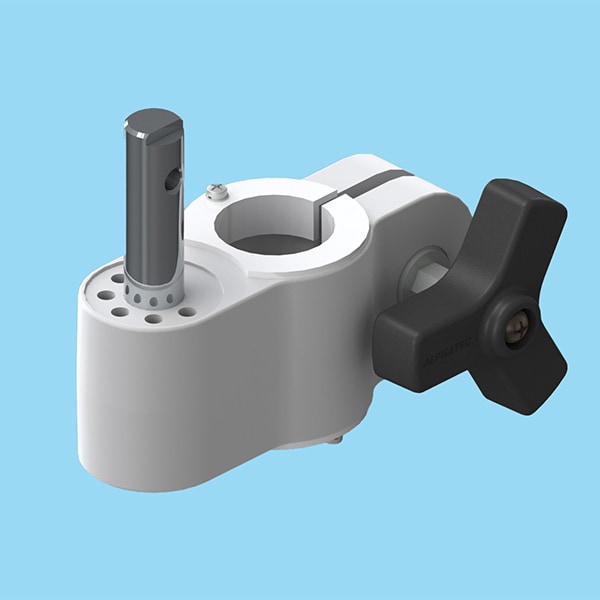

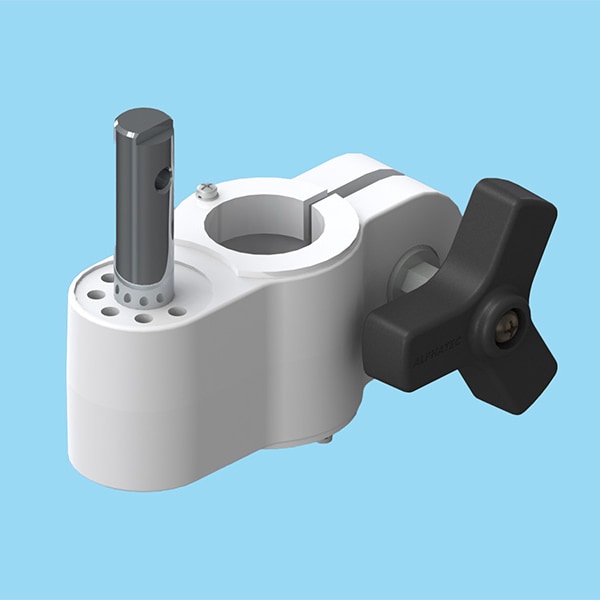

PXB-903/904 アームブラケット
パイプマウント用ブラケット

PXB-903-LG (ライトグレー仕様)

PXB-904-LG(ライトグレー仕様)
価格:6,200円(税抜き)

PXB-903-B(ブラック仕様)

PXB-904-B(ブラック仕様)
価格:6,200円(税抜き)


PXB-903/PXB-904 取付例

PXB-903 / PXB-904 図面(PDF)

PXB-LA 増設用アームユニット

・G1BX→BX2
・PS-7BX→7BX2
・PS5CX→5CX2,5CX3
に変更するための回転アームです。

注:増設された場合は取付ブラケットもPXBタイプに変更が必要です。

PXB-LA-LG (ライトグレー仕様)

価格:2,500円(税抜き)

PXB-LA-B (ブラック仕様)

価格:2,500円(税抜き)

PXB-LA 図面(PDF)

PXB-LB 増設用アームユニット

・G1AX→G1BX
・PS-7AX→7BX
に変更するための回転アームです。

注:増設された場合は取付ブラケットもPXBタイプに変更が必要です。

PXB-LB-LG (ライトグレー仕様)

価格:2,500円(税抜き)

PXB-LB-B (ブラック仕様)

価格:2,500円(税抜き)

PXB-LB 図面(PDF)

型番構成 例:PXA −900 −B

シリーズ名 タイプ カラー 特殊コード
PXA:PS7AX・G1AX専用ブラケット
PXB:PS5CX・PS7BX・G1BX専用ブラケット
-900:標準クランプ -B:ブラック
-LG:ライトグレー

-900L:ロング支柱標準クランプ
-N900TD:垂直型ダブルアーム専用 強化クランプ
-N900W:強化クランプ
-N900WL:ロング支柱強化クランプ
-901:卓上取付ブラケット(穴径10mm)
-901L:ロング支柱卓上取付ブラケット(穴径10mm)
-N901:卓上取付ブラケット(穴径7mm)
-N901L:ロング支柱卓上取付ブラケット(穴径7mm)
-902:パネル取付ブラケット(穴径6mm)
-N902:パネル取付ブラケット(穴径7mm)
-N902W:省スペースパネル取付ブラケット(穴径7mm)
-903:50〜60mmパイプ取付ブラケット
-904:25〜34mmパイプ取付ブラケット

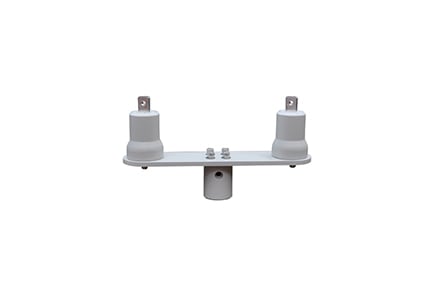

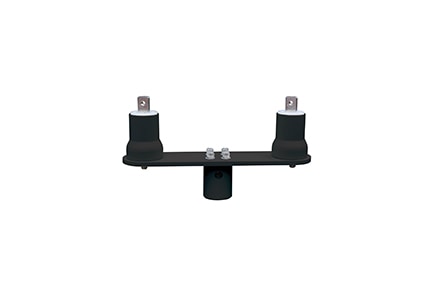

-905:並列型ダブルアーム専用ブラケット
-BS:ベッド取付ブラケット Sタイプ
-BL:ベッド取付ブラケット Lタイプ

製品仕様

G1AX・PS7AXシリーズ専用
取付ブラケット製品名
製品重量(Kg) 梱包重量(Kg) 梱包サイズ
PXA-900 0.93 1.13 200×260×145
PXA-900L 1.30 1.50 200×260×145
PXA-N900W 2.60 2.80 200×260×145
PXA-N900WL 2.90 3.10 162×339×250
PXA-N900TD 8.00 9.70 288×663×330
PXA-(N)901 0.65 0.85 200×260×145
PXA-(N)901L 1.00 1.20 162×339×250
PXA-902 1.15 1.35 200×260×145
PXA-N902(W) 1.15 1.35 200×260×145
PXA-903 1.25 1.45 200×260×145
PXA-904 1.30 1.50 200×260×145
PXA-905 1.45 1.65 200×260×145
PXA-BS※ 4.50 5.50 470×300×200
PXA-BL※ 4.90 5.90 670×300×200
G1BX・PS7AX・PS5CXシリーズ専用
取付ブラケット製品名
製品重量(Kg) 梱包重量(Kg) 梱包サイズ
PXB-900 0.95 1.15 200×260×145
PXB-900L 1.35 1.55 162×339×250
PXB-N900W 2.60 2.80 200×260×145
PXB-N900WL 2.94 3.14 162×339×250
PXB-(N)901 0.67 0.87 200×260×145
PXB-(N)901L 1.05 1.25 162×339×250
PXB-902 1.20 1.40 200×260×145
PXB-N902(W) 1.20 1.40 200×260×145
PXB-903 1.30 1.50 200×260×145
PXB-904 1.35 1.55 200×260×145
PXB-LA 0.63 0.85 200×260×145
PXB-LB 0.57 0.85 200×260×145
PXB-BS※ 4.55 5.55 470×300×200
PXB-BL※ 4.95 5.95 670×300×200
