PS7シリーズ 取付ブラケット

液晶ディスプレイアームを快適に利用していただくお客さまに多彩なオプションを用意しました。

PS7-900 標準クランプ

机板厚20mm〜70mmの標準クランプです。

販売価格 4,500円(税抜き)

PS7-900 図面(PDF)

PS7-900-LG
(ライトグレー仕様)
PS7-900-B
(ブラック仕様)
PS7-900-S
(シルバー仕様)

  PS7-900-LG
取付例


PS7-901R アームブラケット 卓上取付用ブラケット(丸形)



販売価格 5,500円(税抜き)

PS7-901R  図面(PDF)

PS7-901R-LG
(ライトグレー仕様)
PS7-901R-B
(ブラック仕様)
PS7-901R-S
(シルバー仕様)

PS7-N900W 強化クランプ

机板厚15mm〜80mmの強化クランプです。

販売価格 8,300円(税抜き)

PS7-N900W 図面(PDF)

PS7-N900W-LG
(ライトグレー仕様)
PS7-N900W-B
(ブラック仕様)
PS7-N900W-S
(シルバー仕様)

PS7-N900WL ロング強化クランプ

机板厚15mm〜80mmの強化クランプです。

販売価格 11,500円(税抜き)

PS7-N900WL 図面(PDF)

PS7-N900WL-LG
(ライトグレー仕様)
PS7-N900WL-B
(ブラック仕様)
PS7-N900WL-S
(シルバー仕様)

PS7-N900TD 取付ブラケット

G1・PS7シリーズ アルミ製垂直ダブルアーム用強化クランプ(廉価版)

販売価格 38,000円(税抜き)

PS7-N900TD
(ブラック仕様

PS7-N901(取付穴径7mmタイプ)※1
PS7-901(取付穴径10mmタイプ)※2
アームブラケット

卓上取付用ブラケット(角形)

PS7-N901-LG
PS7-901-LG
(ライトグレー仕様)
PS7-N901-B
PS7-901-B
(ブラック仕様)
PS7-N901-S
PS7-901-S
(シルバー仕様)
販売価格
PS7-N901-B:
PS7-N901-LG:
PS7-N901-S:
PS7-901-B
4,000円(税抜き)
PS7-901-LG:
PS7-901-S:
5,000円(税抜き)

PS7-N901/PS7-901 図面(PDF)

PS7-N901L(取付穴径7mmタイプ)※1
PS7-901L(取付穴径10mmタイプ)※2
アームブラケット

ロング支柱タイプ

販売価格 7,000円(税抜き)

PS7-N901L/PS7-901L  図面(PDF)

PS7-N901L-LG
PS7-901L-LG
(ライトグレー仕様)
PS7-N901L-B
PS7-901L-B
(ブラック仕様)
PS7-N901L-S
PS7-901L-S
(シルバー仕様)

PS7-902 アームブラケット
(取付穴径:6mmタイプ)

壁・パネル取付用ブラケット

販売価格 6,500円(税抜き)

PS7-902 図面(PDF)

PS7-902-LG
(ライトグレー仕様)
PS7-902-B
(ブラック仕様)
PS7-902-S
(シルバー仕様)

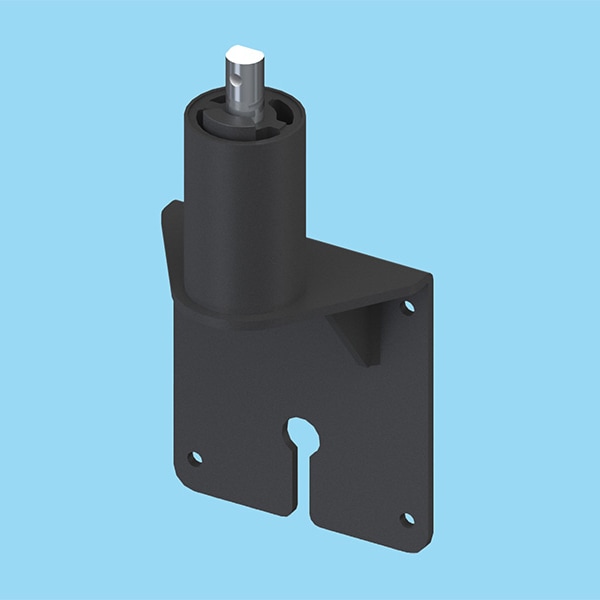

PS7-N902 アームブラケット (取付穴径7mmタイプ)

壁・パネル取付用ブラケット

販売価格 6,500円(税抜き)

PS7-N902 図面(PDF)

PS7-N902-LG
(ライトグレー仕様)
PS7-N902-B
(ブラック仕様)
PS7-N902-S
(シルバー仕様)

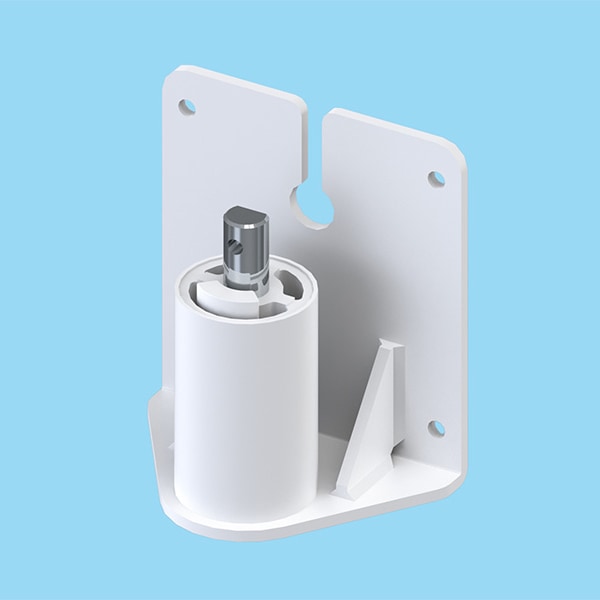

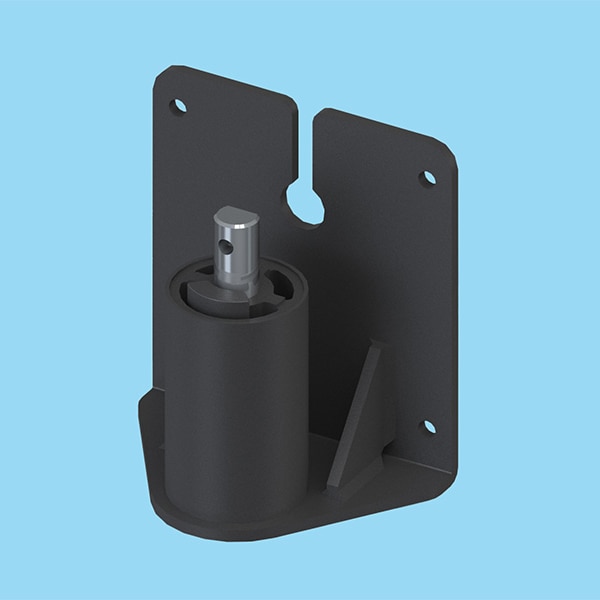

PS7-N902W アームブラケット

壁・パネル取付用ブラケット

販売価格 6,500円(税抜き)

PS7-N902W 図面(PDF)

PS7-N902W-LG
(ライトグレー仕様)
PS7-N902W-B
(ブラック仕様)
PS7-N902W-S
(シルバー仕様)

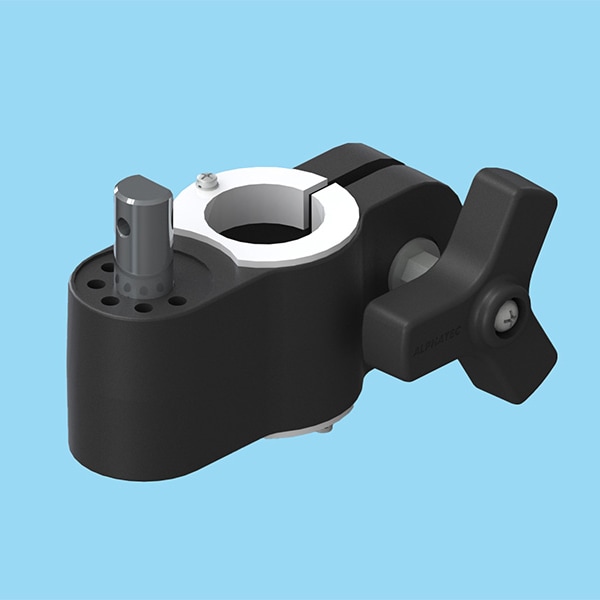

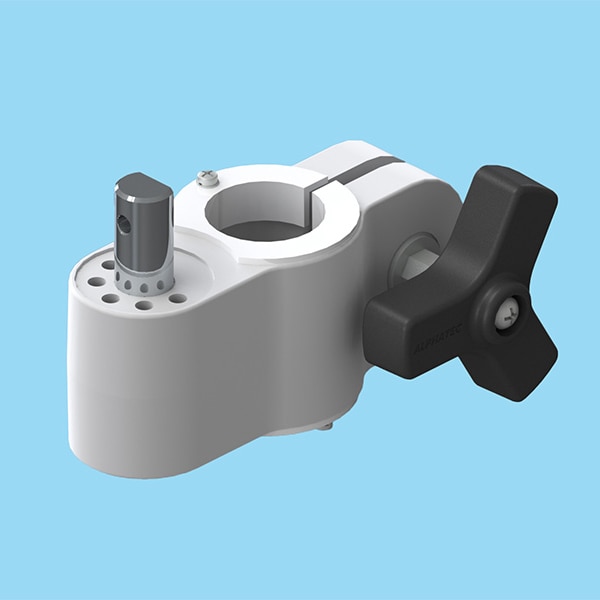

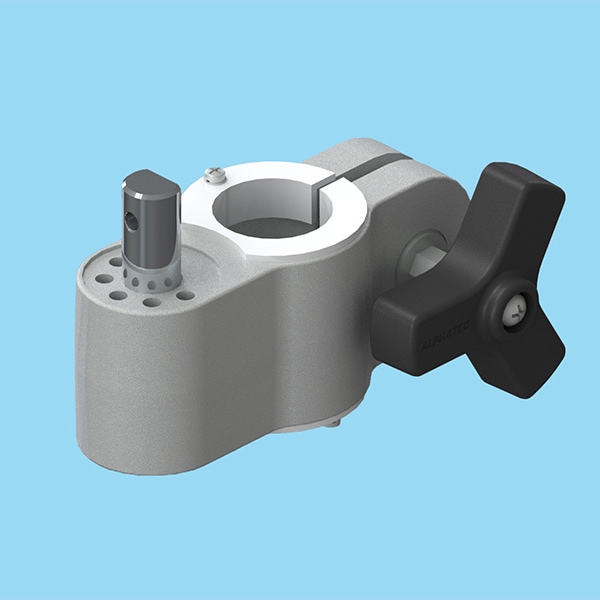

PS7-903/904 アームブラケット

パイプマウント用ブラケット

販売価格 6,500円(税抜き)

PS7-903/904 図面(PDF)

PS7-903/904-LG
(ライトグレー仕様)
PS7-903/904-B
(ブラック仕様)
PS7-903/904-S
(シルバー仕様)

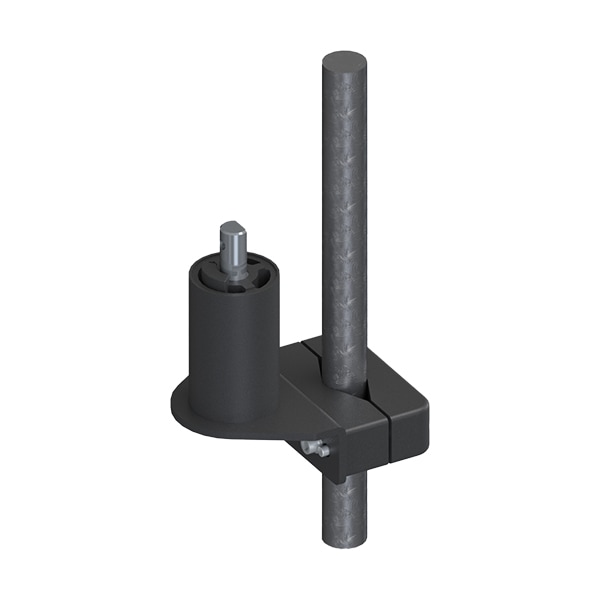

  PS7-903/904 取付例

PS7-905 取付ブラケット

販売価格 13,000円(税抜き)

PS7-905 図面(PDF)

PS7-905-LG
(ライトグレー仕様)
PS7-905-B
(ブラック仕様)

PS7-LA 増設用アームユニット

PS-7B・7CH・7CH2の延長用オプション品です。

販売価格 2,500円(税抜き)



PS7-LA-LG
(ライトグレー仕様)
PS7-LA-B
(ブラック仕様)
PS7-LA-S
(シルバー仕様)

PS7-LB 増設用アームユニット

G1・PS-7A用回転アーム

販売価格 2,500円(税抜き)



PS7-LB-LG
(ライトグレー仕様)
PS7-LB-B
(ブラック仕様)
PS7-LB-S
(シルバー仕様)

PS7-BS・BL ベッド取付ブラケット
【応用商品】

注:寸法図は同タイプのG4・G5オプションを参照ください。

PS7-BS-LG
(ライトグレー仕様)
PS7-BL-LG
(ライトグレー仕様)
販売価格
PS7-BS: 34,000円(税抜き)
PS7-BL: 35,000円(税抜き)

HY TYPE

高い自由度を実現したハイクオリティのノートブックPC搭載用アームスタンドです。

PS-7HYノートブック搭載 ヘッドユニット

PS-7シリーズ用 ノートブックPC搭載用ヘッドユニットです。

注:ノートブックPC搭載アームは原則としてPS-7AまたはPS-7Bにのみ付け替え可能となっております。
その他の機種へのご利用につきましては弊社へお問い合わせ下さい。

販売価格 9,500円(税抜き)

大きさ幅 :200〜360mm
奥行:200〜320mm
厚み:20〜40mm(液晶部を含まず)
重量4kg以下

注:図中の※印(ノートブックPC側面角部)寸法部は、取付の為にふさがれてしまいます。
また、角部の丸みが大きいものは、取付出来ない場合があります。
アームに搭載した場合は、ノートブックPCの液晶部を完全に閉じることが出来ませんあらかじめご了承ください。

型番構成 例:PS7 −900 −B

シリーズ名 タイプ カラー
PS7:G1・PS7・PS8シリーズ共用 取付ブラケット -900:標準クランプ -B:ブラック
-LG:ライトグレー
-S:シルバー
-900L:ロング支柱標準クランプ
-N900TD:垂直型ダブルアーム専用 強化クランプ
-N900W:強化クランプ
-N900WL:ロング支柱強化クランプ
-901:卓上取付ブラケット(穴径10mm)
-901L:ロング支柱卓上取付ブラケット(穴径10mm)
-N901:卓上取付ブラケット(穴径7mm)
-N901L:ロング支柱卓上取付ブラケット(穴径7mm)
-902:パネル取付ブラケット(穴径6mm)
-N902:パネル取付ブラケット(穴径7mm)
-N902W:省スペースパネル取付ブラケット(穴径7mm)
-903:60〜50mmパイプ取付ブラケット
-904:25〜34mmパイプ取付ブラケット
-905:並列型ダブルアーム専用ブラケット
-BS:ベッド取付ブラケット Sタイプ
-BL:ベッド取付ブラケット Lタイプ



製品仕様

G1・PS7・8シリーズ専用
オプション製品名
製品
重量
(Kg)
梱包
重量
(Kg)
梱包
サイズ
PS7-900 1.10 1.30 200×260×145
PS7-900R 1.25 1.45 200×260×145
PS7-N900W 2.65 2.85 200×260×145
PS7-N900WL 2.85 3.05 162×339×250
PS7-N900TD 8.05 9.70 288×663×330
PS7-(N)901 0.80 1.00 200×260×145
PS7-(N)901L 1.00 1.20 162×339×250
PS7-902 1.15 1.35 200×260×145
PS7-N902(W) 1.00 1.20 200×260×145
PS7-903 1.35 1.55 200×260×145
PS7-904 1.45 1.65 200×260×145
PS7-905 1.27 1.44 200×260×145
PS7-LA 0.60 0.80 200×260×145
PS7-LB 0.60 0.80 200×260×145
PS7-HY 2.30 3.50 346×410×164
PS7-BS 4.40 5.40 470×300×200
PS7-BL 4.80 5.80 670×300×200
