商品コード :G7001
[AlphaView] G7-LA-W タブレット搭載用ロングアーム

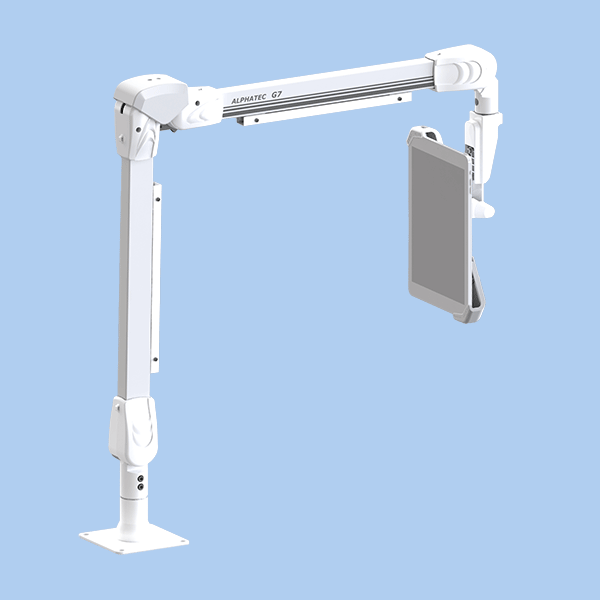

(写真)[AlphaView] G7-LA-W タブレット搭載用ロングアーム

写真はG4-900-Wとの組み合わせ例です。

注:写真のタブレットは含みません。

注:G7はタブレット搭載用ロングアーム単体です。
ご購入の際は必ず「G4取付ブラケット類」から選択頂き、
ご購入をお願いします。

販売価格 : 39,800 円(税抜き)

購入数量:

かごに入れる

すぐに購入

商品についての問い合わせ

 お気に入りリストに追加

ロングアーム動作範囲設定(PDF) G7-LA 図面(PDF) G7-LA 製品説明書(PDF) G4・G7取付ブラケット(PDF)

アーム可動イメージ

アーム可動イメージ1 アーム可動イメージ2 アーム可動イメージ3
第1アーム部可動範囲 第2アーム部可動範囲 第3アーム部可動範囲

タブレット設置方法

タブレットホルダーでタブレットの角を挟み込んで設置します。
取付けるタブレットの厚みや大きさに合わせて下記のようにタブレットホルダーを調整します。
(取付け方法の詳細は取扱説明書で確認してください。)


図)タブレット設置方法

G7-HYタブレットホルダー応用製品

販売価格 8,600円(税抜き)

PS-5CX アームスタンドへの設置例

PS-5F パネル取付アームへの設置例

注:タブレットホルダーユニットは全ての弊社アーム製品に取付が可能です。
商品によって内蔵チルトユニットの変更が必要となります。
詳細は弊社までお問い合せをお願い致します。

型番構成 例:G7−LA −W

シリーズ名 カラー アーム本体ユニット単品
G7-LA: 1.4kg対応
G7-HY: タブレットホルダー
-W: ホワイト G4取付ブラケット 購入必要
ホルダー部単品(搭載アーム選択)

製品仕様

G7シリーズ
本体製品名

製品

重量
(Kg)

梱包

重量

(Kg)

梱包

サイズ
(mm)

取付条件
搭載可能なタブレット
寸法

画面

サイズ

重量
G7-LA※1 3.5
(アーム本体+
タブレットホルダー)
4.8

W900

×D240

×H120

対角寸法:
222mm〜

318mm

厚み:
10.5mm以下

7〜10.6
インチ

1.4kg
以下

G7-HY※2 0.24
(タブレットホルダー単品)
0.34

W350
×D240
×H30

選択
アーム
による

添付品

※1 クロロプレンゴム(1mm・2mm・3mm)各2個/アーム固定用ネジ(M5×15・バネワッシャー)各2個/インシュロック7本/取扱説明書
※2 クロロプレンゴム(1mm・2mm・3mm)各2個
