液晶ディスプレイアーム PS7Xシリーズ

PS7Xシリーズは従来機種PS7シリーズのスタイリッシュなデザインと強化チルト採用によりPS8シリーズの大画面ディスプレイ搭載機能を継承し、ローコスト化も満たした後継機種です。

ディスプレイの搭載荷重を4種類(4Kg、5.5Kg、8Kg、10Kg)から選択可能で多彩なPXAまたはPXB取付ブラケットによって様々な環境下での設置を実現することができます。

7AX TYPE ディスプレイ重量     タイプ (4種類から選択)

PS-7AXユニット適合取付ブラケット:PXAタイプ

2軸型 フル機能ショートアームです。
※VESA100・75兼⽤アダプタ装着
≪VESA200×100アダプタ(別売)≫

  • 注1:搭載されるディスプレイサイズに合わせて取付ブラケットをご選択ください。(高さの確保が必要な際は、ロング支柱タイプをお奨めします。)
  • 注2:本製品はアーム本体ユニットです。
    ご使用の際は必ず「PXAタイプ取付ブラケット」から選択頂き、ご購入をお願い致します。
販売価格 12,700円(税抜き)
販売価格 14,000円(税抜き)

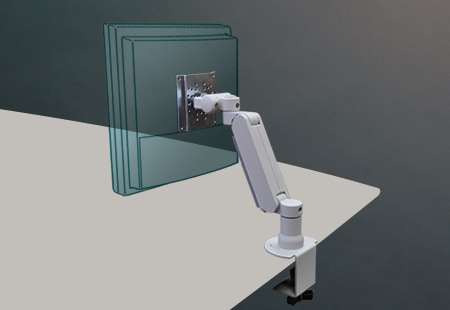

PS-7AX-LG(ライトグレー仕様)
(写真は標準クランプPXA-900装着)

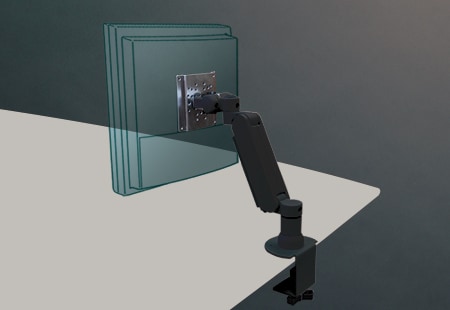

PS-7AX-B
(ブラック仕様)

7BX TYPE ディスプレイ重量     タイプ(4種類から選択)

PS-7BXユニット適合取付ブラケット:PXBタイプ

3軸型 フル機能アームです。
最大534mmまで伸ばしてご利用可能です。
※VESA100・75兼⽤アダプタ装着
≪VESA200×100アダプタ(別売)≫

  • 注1:本商品はアーム本体ユニットのみです。
    ご使用の際は必ず「PXBシリーズ取付ブラケット」から選択頂き、ご購入をお願い致します。
販売価格 14,700円(税抜き)
販売価格 16,000円(税抜き)

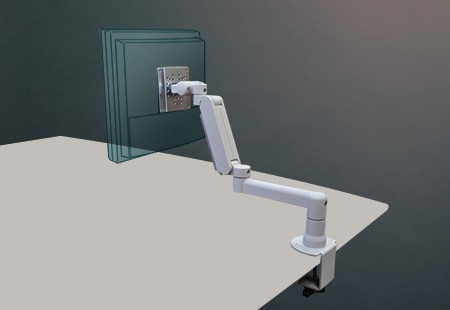

PS-7BX-LG(ライトグレー仕様)
(写真は標準クランプPXB-900装着)

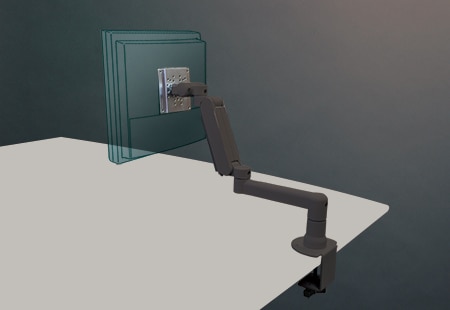

PS-7BX-B
(ブラック仕様)

7BX2 TYPE  ディスプレイ重量    タイプ(3種類から選択)

PS-7BX2ユニット適合取付ブラケット:PXBタイプ

4軸型 折畳み式 フル機能ロングアームです。
最大734mmまで伸ばしてご利用可能です。
※VESA100・75兼⽤アダプタ装着
≪VESA200×100アダプタ(別売)≫

  • 注1:本商品はアーム本体ユニットのみです。
    ご使用の際は必ず「取付ブラケット」のご購入をお願い致します。(強度的問題からPXB-N900W・N901・N902のいずれかでご利用下さい。)
  • 注2:本製品の搭載荷重10Kgは強度的問題から選択できません。
販売価格 16,700円(税抜き)
販売価格 19,300円(税抜き)

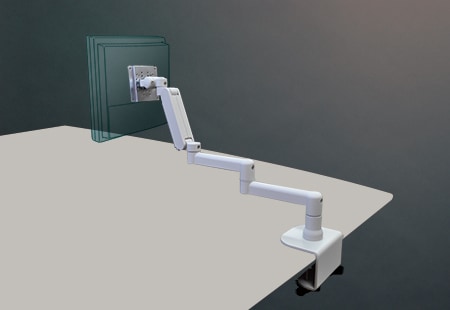

PS-7B2X-LG(ライトグレー仕様)
(写真は標準クランプPXB-N900W装着)

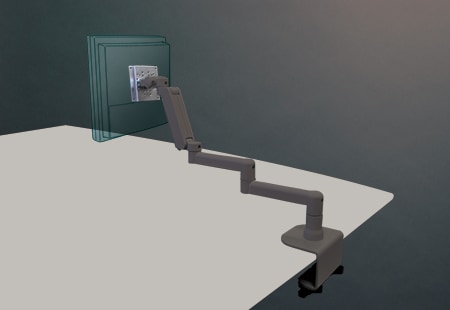

PS-7B2X-B
(ブラック仕様)

型番構成  例:PS−7AX −B 5.5

シリーズ名 カラー 耐荷重(非表示) アーム本体ユニット単品
PS-7AX:フル機能ショートアーム -B:ブラック
-LG:ライトグレー
4:Kg対応
5.5:Kg対応
(PS7ANX・BNXは非対応)
8:Kg対応
(PS7ANX・BNXは非対応)
10:Kg対応
(PS7BX2・ANX・BNXは非対応)
PS-7AX:PXA取付ブラケット
購入必要
PS-7BX:フル機能アーム PS-7AX:PXA取付ブラケット
購入必要
PS-7BX2:折畳み式 フル機能ロングアーム PS-7AX:PXA取付ブラケット
購入必要
PS-7ANX:ノートパソコン搭載用 フル機能ショートアーム PS-7AX:PXA取付ブラケット
購入必要
PS-7BNX:ノートパソコン搭載用 フル機能アーム PS-7AX:PXA取付ブラケット
購入必要
参考
「フル機能ショートアーム」はアームヘッド部(上下角・スイベル・画面回転機能)+スタンド部(上下可動)を装備しています。
参考
「フル機能アーム」はアームヘッド部(上下角・スイベル・画面回転機能)+スタンド部(上下可動・平行移動機能)を装備しています。

製品仕様

PS7Xシリーズ
本体製品名
製品
重量
(Kg)
梱包
重量
(Kg)
梱包
サイズ
取付条件
VESA
規格条件
推奨ディスプレイ
サイズ 重量
PS-7AX(※1) 1.70 2.85 346×410×164 VESA100・75
兼⽤アダプタ装着
選択耐荷重による 選択4・5.5・8・10Kg 以下
PS-7BX(※2) 2.30 3.30 346×410×164 VESA100・75
兼⽤アダプタ装着
選択耐荷重による 選択4・5.5・8・10Kg 以下
PS-7BX2(※3) 2.80 3.80 346×410×164 VESA100・75
兼⽤アダプタ装着
選択耐荷重による 選択4・5.5・8Kg 以下
PS-7ANX(※4) 3.45 5.25 346×410×164 ノートPC搭載ユニット ノートPC 15インチ以下 4Kg以下
PS-7BNX(※5) 4.00 5.55 346×410×164 ノートPC搭載ユニット ノートPC 15インチ以下 4Kg以下

添付品

※1
ディスプレイ取付用ネジ(M4×10)4個/六角棒スパナ/アーム固定用ネジ(M6×15・ワッシャー)/取扱説明書
※2
ディスプレイ取付用ネジ(M4×10)4個/六角棒スパナ/支柱用スペーサ/アーム固定用ネジ(M6×20・ワッシャー)/取扱説明書
※3
ディスプレイ取付用ネジ(M4×10)4個/六角棒スパナ/支柱用スペーサ/回転アーム用スペーサ/アーム固定用ネジ(M6×20・ワッシャー)/取扱説明書
※4
ノートブックPC搭載ユニットスペーサー ノートブックPC固定ベルト/六角棒スパナ/PS-7A用スペーサ/アーム固定用ネジ(M6×15・ワッシャー)2セット/取扱説明書
※5
ノートブックPC搭載ユニットスペーサー ノートブックPC固定ベルト/六角棒スパナ/支柱用スペーサ/アーム固定用ネジ(M6×15・M6×20・ワッシャー)2セット/取扱説明書
