PS-5CX シリーズ

PS-5CXシリーズ

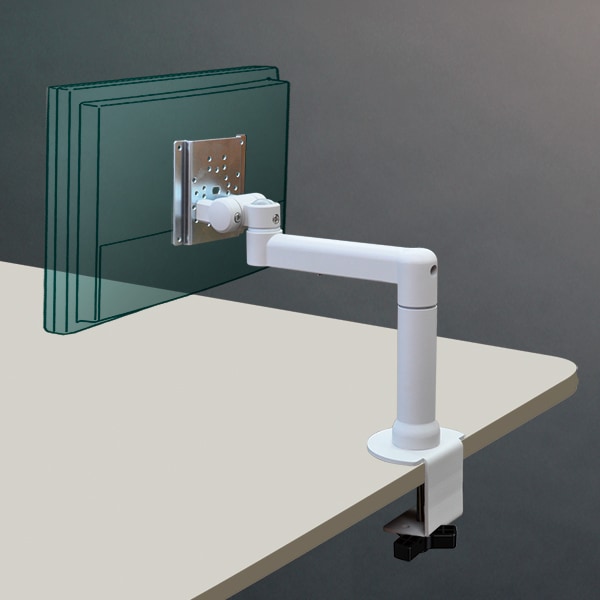

PS5CXシリーズはコンパクトでスタイリッシュなデザインと強化チルト採用により、ローコスト化も満たした平行移動式アームスタンドです。
ディスプレイの搭載荷重を4種類（4kg、5.5kg、8kg、10kg）から選択可能で多彩なPXB取付ブラケットによって
様々な環境下での設置を実現することが出来ます。

CX TYPE

2軸型 平行移動アーム

ディスプレイ重量45.5810タイプ

  • PS-5CX-B（ブラック）

    PS-5CX-B（ブラック）
    写真はPXB-H900AL（別売）を装着

  • PS-5CX-LG（ライトグレー）

    PS-5CX-LG（ライトグレー）

注：本製品はアーム本体ユニットのみです。
ご使用の際は必ず「PXBタイプ取付ブラケット」から選択頂き、ご購入をお願い致します。

PS-5CX

販売価格9,900円（税込み）

取付ブラケットが必要です PXBタイプ

CX2 TYPE

3軸型 折りたたみ式平行移動アーム

ディスプレイ重量45.5810タイプ

  • PS-5CX2-B（ブラック）

    PS-5CX2-B（ブラック）
    写真はPXB-H900A（別売）を装着

  • PS-5CX2-LG（ライトグレー）

    PS-5CX2-LG（ライトグレー）

  • 可動イメージ

    可動イメージ

最大480mmまで伸ばしてご利用可能です。

注：本製品はアーム本体ユニットのみです。
ご使用の際は必ず「PXBタイプ取付ブラケット」から選択頂き、ご購入をお願い致します。

PS-5CX2

販売価格13,420円（税込み）

取付ブラケットが必要です PXBタイプ

CX3 TYPE

4軸型 折りたたみ式平行移動アーム

ディスプレイ重量45.58タイプ

  • PS-5CX3-B（ブラック）

    PS-5CX3-B（ブラック）
    写真はPXB-H900W（別売）を装着

  • PS-5CX3-LG（ライトグレー）

    PS-5CX3-LG（ライトグレー）

  • 可動イメージ

    可動イメージ

最大680mmまで伸ばしてご利用可能です。

注1：本製品はアーム本体ユニットのみです。
ご使用の際は必ず「PXBタイプ取付ブラケット」から選択頂き、ご購入をお願い致します。
（強度的問題からPXB-H900W・N901・HN902のいずれかでご利用下さい。）

注2：本製品の搭載荷重10kgは強度的問題から選択できません。

PS-5CX3

販売価格16,280円（税込み）

取付ブラケットが必要です PXBタイプ

CXP TYPE

2軸型 画面回転機能付き平行移動アーム

ディスプレイ重量45.5810タイプ

  • PS-5CXP-B（ブラック）

    PS-5CXP-B（ブラック）
    写真はPXB-H900AL（別売）を装着

  • PS-5CXP-LG（ライトグレー）

    PS-5CXP-LG（ライトグレー）

  • 回転機能

    回転機能

注1：搭載されるディスプレイサイズに合わせて取付ブラケットをご選択ください。

注2：本製品はアーム本体ユニットのみです。
ご使用の際は必ず「PXBタイプ取付ブラケット」から選択頂き、ご購入をお願い致します。

PS-5CXP

販売価格11,220円（税込み）

取付ブラケットが必要です PXBタイプ

CX2P TYPE

3軸型 画面回転機能付き折りたたみ式平行移動アーム

ディスプレイ重量45.5810タイプ

  • PS-5CX2P-B（ブラック）

    PS-5CX2P-B（ブラック）
    写真はPXB-H900A（別売）を装着

  • PS-5CX2P-LG（ライトグレー）

    PS-5CX2P-LG（ライトグレー）

  • 可動イメージ

    可動イメージ

  • 回転機能

    回転機能

最大493mmまで伸ばしてご利用可能です。

注：本製品はアーム本体ユニットのみです。
ご使用の際は必ず「PXBタイプ取付ブラケット」から選択頂き、ご購入をお願い致します。

PS-5CX2P

販売価格14,080円（税込み）

取付ブラケットが必要です PXBタイプ

CX3P TYPE

4軸型 画面回転機能付き折りたたみ式平行移動アーム

ディスプレイ重量45.58タイプ

  • PS-5CX3P-B（ブラック）

    PS-5CX3P-B（ブラック）
    写真はPXB-H900W（別売）を装着

  • PS-5CX3P-LG（ライトグレー）

    PS-5CX3P-LG（ライトグレー）

  • 可動イメージ

    可動イメージ

  • 回転機能

    回転機能

最大693mmまで伸ばしてご利用可能です。

注1：本製品はアーム本体ユニットのみです。
ご使用の際は必ず「PXBタイプ取付ブラケット」から選択頂き、ご購入をお願い致します。
（強度的問題からPXB-H900W・N901・HN902のいずれかでご利用下さい。）

注2：本製品の搭載荷重10kgは強度的問題から選択できません。

PS-5CX3P

販売価格17,050円（税込み）

取付ブラケットが必要です PXBタイプ

型番構成　例：PS-5CX-B5.5

機種名 仕様 カラー 耐荷重 必要な取付ブラケット
PS-5CX 2軸型 平行移動アーム -B
-LG		 ブラック
ライトグレー		 4
5.5
8
10		 4kg対応
5.5kg対応
8kg対応
10kg対応		 PXB取付ブラケット
PS-5CX2 3軸型 平行移動アーム
PS-5CX3 4軸型 平行移動アーム 4
5.5
8		 4kg対応
5.5kg対応
8kg対応
PS-5CXP 2軸型 平行移動アーム
画面回転機能付き		 4
5.5
8
10		 4kg対応
5.5kg対応
8kg対応
10kg対応
PS-5CX2P 3軸型 平行移動アーム
画面回転機能付き
PS-5CX3P 4軸型 平行移動アーム
画面回転機能付き		 4
5.5
8		 4kg対応
5.5kg対応
8kg対応

製品仕様

機種名 製品重量
（kg）		 梱包重量
（kg）		 梱包サイズ
縦×横×高（mm）		 取付条件
VESA規格 推奨ディスプレイ重量
PS-5CX 1.15 2.20 346×410×164 VESA100・75兼用 選択耐荷重による
PS-5CX2 1.75 2.80
PS-5CX3 2.40 3.40
PS-5CXP 1.25 2.30
PS-5CX2P 1.85 2.90
PS-5CX3P 2.50 3.50

添付品

ディスプレイ取付用ネジ（M4×10及び12）4個／六角棒スパナ／ブラケット用スペーサー／アーム固定用ネジ（M6×15・ワッシャー）／
ストッパーピン/取扱説明書

PS-5Fシリーズ応用製品

PS-5F2-LG（タブレットホルダー仕様）

本商品は病院向け床頭台にタブレット端末（ピクトグラム）を設置する事例です。

テレビ本体　スタンド取付機構の応用

本商品はPS-5FM3-LG搭載のテレビ本体にあるスタンド取付機構を応用して専用の取付アダプタとタブレットホルダーの組合せで端末を設置した事例です。

参考：本搭載構造は、ほとんどの液晶テレビで応用可能ですがスタンド取付部が無いテレビ等には裏面のVESA取付アダプタを利用しタブレットホルダーを引き出して対応することが出来ます。特注対応のご要望についてはお気軽にお問い合わせください。
