[AlphaView] G4X-LA-W(ホワイト)

[AlphaView] G4X-LA-W(ホワイト)

販売価格 :68,200 円(税込み)

数量

かごに入れる

写真はG4-NBS-LG ベット取付ブランケット装着の組み合わせ例です

液晶テレビは商品に含みません 本体ユニット単体です。必要オプションはこちら G4取付ブランケット

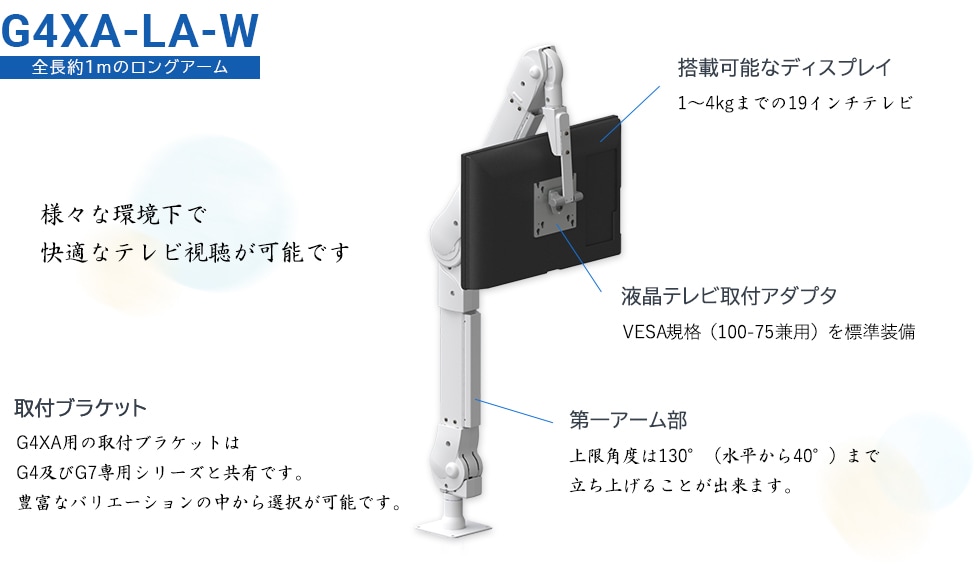

1〜4Kgまでの19インチTVを搭載可能な全長:約1mのロングアームです。
第一アーム部の上限角度は130°(水平から40°)まで立ち上げることが出来ます。
液晶テレビ取付アダプタ(VESA 規格:100・75mm 兼用)を標準装備しています。
G4X用の取付ブラケット類はG4及びG7専用シリーズと共有です。
豊富なバリエーションの中から選択が可能なため様々な環境下で快適なテレビ視聴が可能となります。

製品仕様

ロングアーム 製品 梱包 取付条件
本体製品名 重量(kg) 重量(kg) サイズ(mm) VESA規格
取付板金
推奨ディスプレイ
サイズ 重量
G4X-LA-W ※1 5.30 1個入
7.50
1個入
W1050×D370×H185
VESA
100・75兼用
19インチ以下 1〜4Kg以下
3個入
20.60
3個入
W1010×D410×H480

附属品

※1 ディスプレイ取付ネジ(M4×10及び12)各4個/アーム固定用ネジ(M5×20・バネワッシャー)2セット/六角棒スパナ/取扱説明書

アーム可動イメージ

G4X(最新バージョン)配線処理

G4X(最新バージョン)配線処理

G4Xケーブル配線方法

配線図面

  1. アームを水平に近い状態にしてください。
  2. ケーブルカバー上2カ所在取外し、液晶ディスプレイに接続した
    ケーブルをケーブルカバー下を通して取付ブラケットまで配置して
    ください。
  3. ケーブルカバー上をケーブルカバー下に取付けて両端の穴に付属の
    インシュロックでケーブルを固定してください。
    (緩めに止めておいて、動作による引掛りがないことを確認後に
    固定してください。)
  4. ナイロンクリップにケーブルのコネクタが通らない際は、
    ナイロンナットを外して組み直して下さい。
  5. その際はナイロンナットを締め過ぎないように注意してください。

※インシュロックは一旦輪状にすると外す事が出来ないため、
 注意してください。
